sobota, 6 czerwca 2020

Antena Yagi-Uda 144 MHz w/g N4UJW

Na stronach www szukałem opisu prostej anteny do zabrania ze sobą na radiowe ekspedycje.
Natrafiłem na dość ciekawe rozwiązanie zasilania wibratora zaproponowane przez N4UJW.
Z kalkulatorów antenowych wynika, że zysk energetyczny takiej anteny można oszacować na:
 7,2 dBi
Tłumienie przód - tył = 20 dB  F'/B.

Wymiary zbudowanej anteny:

                           Reflektor 1040,6 mm.
                           Wibrator   960,6 mm (rurka 475,3 mm + 10 mm odstępu + rurka 475,3 mm).
                           Direktor    842,8 mm.
                                                           rurka aluminiowe fi=12x1 mm
                           Nośnik  1.000 mm (boom odizolowany od reflektora, wibratora i direktora).
                                                           profil aluminiowy 25x25x1,5 mm
Odległość: reflektor < - >  wibrator  = 417,2 mm.
Odległość: Reflektor < - >  direktor = 737,0 mm.

Dla mobilności całość została skręcona śrubami ampulowymi i nakrętkami motylkowymi ze stali A-2.
Użyłem śrub ampulowych M5 o długości 40, 50 i 60 mm oraz śrub M6 z łebem sześciokątnym 40 mm.

Niestety masa gotowej anteny osiągnęła 1,30 kg - i jest mało prtable.

Antena Yagi-Uda wykonana przeze mnie na podstawie pomysłu N4UJW.

Odnaleziony rysunek, który zainspirował mnie do budowy 3-el. beam'a.

Gniazdo UC-1 umieściłem na płytce poliwęglanowej.
Wymiar płytki 50x85x5 mm.
Do transportu anteny cały wibrator jest demontowany.

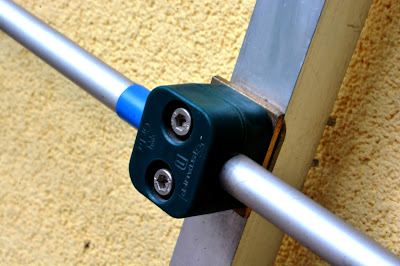

Sposób mocowania reflektora i direktora do nośnika.
Wykorzystałem obejmy przeznaczone do hydrauliki siłowej.
Do transportu: reflektor i direktor, po zluzowaniu śrub są wysuwane z obejmy.

Szczegół podłączenia
gorącej żyły koncentryka bez oplotu.
Uwaga !  Nie zaślepiać otworu.

Pora na pomiary, które wykonałem dość niskiej klasy miernikami w.cz.
Podczas pomiarów antena zamontowana była w polaryzacji pionowej.

Pierwsze pomiary wykonałem analogowym miernikiem krzyżowym MFJ 145 MHz
w dwóch zakresach:
          - do   30 W dla mocy nadajnika TRX'a 5 W,
          - do 300 W dla mocy nadajnika 60 W.
Drugą serię pomiarów wykonałem cyfrowym miernikiem PWR/SWR wykonanym przez Zdzisława Gryń  SP2GPC dla 145 MHz w dwóch zakresach mocy:
          - do   15 W dla mocy nadajnika 5 W,
          - do 150 W dla mocy nadajnika 60 W.


MOC
144,00 MHz
145,00 MHz
146,00 MHz
MIERNIK
MFJ
5 W
1,2 : 1
1,1 : 1
1,05:1
60 W
1,8 : 1
1,7 : 1
1,3:1
MIERNIK
SP2GPC
5 W
1,0 : 1
1,0 : 1
1,0:1
60 W
1,0 : 1
1,1 : 1
1,3:1

Antenę skierowałem na wschód.
Próbna łączność Milanówek - Siedlce  (120 km)  z raportem 5. 9.
Myślę, że mogę być zadowolony ze swojej pracy; właściwie ze swojej nowej anteny.

czwartek, 23 kwietnia 2020

Digi Mode Interface dla YAESU FT-818ND

Mimo prostoty rozwiązania, podczas łączenia popełniłem kilka błędów, dlatego zdecydowałem się zebrać w jednym miejscu notatki z wykonania Digi Mode Interface (interfejsu separującego) i jego podłączenia.
Błędy odnalazł autor tego konkretnego rozwiązania Ryszard-SQ9MDD
za co serdecznie Mu dziękuję.
Interface umożliwia połączenie TRX'a z komputerem zapewniając bezpieczną pracę emisjami cyfrowymi: PSK, RTTY, SSTV, MFSK, HELL, JT65, OLIVIA.
Bezpieczną pracę zapewnia separacja galwaniczna pomiędzy radiostacją a PCtem zrealizowana na dwóch transformatorach BOURNS LM-NP-1001-B1L o przekładni 1:1 oraz jeden, jednokanałowy  transoptor 4N25 o napięciu izolacji 5kV.
Projekt opisany jest na stronie Ryszarda: http://tech4.pl/SQ9MDD/?p=664

Podobne rozwiązanie z rozrysowanym wtykiem MINI DIN odnaleźć można pod adresem:
https://www.pe0sat.vgnet.nl/home-made/audio-interface/

Zachęcam do sięgnięcia do książki Krzysztofa Dąbrowskiego OE1KDA:
ŁĄCZNOŚCI CYFROWE NA FALACH KRÓTKICH wydanej w dwóch tomach  w Wiedniu w 2011 roku.

Sposób podpięcia INTERFACE Ryśka-SQ9MDD z TRX'em YAESU FT-818ND.

Ryszard-SQ9MDD udostępnił "dla wszystkich" płytkę drukowaną PC-Radio INTERFACE
w Spółce MERKAR z Katowic.
https://www.merkar.pl/obwody-udostepnione-przez-klientow.html
Cena pojedynczej płytki to: 4,75 zł + koszty przesyłki (listopad 2019 roku).
Adres pod którym można złożyć zamówienie: merkar@merkar.pl

Na obudowę wykorzystałem gotowe pudełko Z-76 wykonane z ABS z Firmy MASZCZYK.
Wybrałem obudowę transparentną czerwoną (!) w cenie 7,20 zł.

Obudowa Z-76 MASZCZYK.
Obudowa ma wymiary: 109 x 60 x 28 mm, skręcana jest czterema wkrętami i posiada otwory przygotowane wewnątrz, pasujące pod otwory płytki Ryszarda-SQ9MDD.

Gotowy interfejs separujący dla FT-818ND.

Możemy skorzystać z projektu 3D obudowy zaprojektowanej przez Ryszarda-SQ9MDD.
Wydrukowana obudowa składa się z dwóch elementów. Projekt zamieszczony jest na portalu:
https://www.thingiverse.com/thing:4212811
Rendering w kolorze niebieskim....

Wydrukowana obudowa przez autora projektu Ryszarda-SQ9MDD.

Uwaga: tranzystor PNP BC560 należy wlutować odwrotnie w stosunku do rysunku na solder masce choć opis nóżek tranzystora jest prawidłowy.

Wykorzystałem gotowy przewód Mini Din przeznaczony na przedłużacz dla myszy lub klawiatury PS-2.
W moim przypadku:
pod pin 2 czyli GND podpięta była żyła w kolorze niebieskim,
pod pin 1 czyli DATA IN podpięta była żyła zielona,
pod pin 3 czyli PTT podpięta była żyła żółta,
pod pin 5 czyli DATA OUT 1.200 bps podpięta była żyła czerwona.
Początkowo próbowałem wykorzystać przewód od uszkodzonych: myszki komputerowej, lub klawiatury, jednak zawsze brakowało do podłączenia jakiejś żyły.
Przewód od klawiatury posiada żyły: 1, 3, 4, 5. Brakuje 2.
Przewód od myszy komputerowej posiada żyły: 2, 3, 4, 6. Brakuje 1 i 5.
Natomiast można spokojnie wykorzystać przewody myszy komputerowej zakończony wtykiem DB9. Ma one żyły podpięte pod piny 2, 3, 5, 7. Tylko decydując się na DTR brakuje nam żyły podpiętej pod pin 4.

niedziela, 5 kwietnia 2020

SP-DX Contest 2020











W tym roku zrobiłem łączności z 24 krajami Europy:

9A
CHORWACJA
DL
NIEMCY
ER
MOŁDAWIA
EU
BIAŁORUŚ
F
FRANCJA
G
WIELKA BRYTANIA
HA
WĘGRY
HB
SZWAJCARIA
I
WOCHY
LY
LITWA
LZ
BUŁGARIA
OK
CZECHY
ON
BELGIA
OZ
DANIA
PA
HOLANDIA
S5
SŁOWENIA
SM
SZWECJA
SV
GRECJA
UA
ROSJA
UA2
okręg KALININGRAD
UR
UKRAINA
YL
ŁOTWA
YO
RUMUNIA
YU
JUGOSŁAWIA

Nie mam się czym pochwalić, brak innych kontynentów, wszystkie łączności w obszarze Europy.

piątek, 3 kwietnia 2020

Георгий Члиянц - UY5XE






We Lwowie, w 2004 roku, miałem przyjemność poznać wspaniałego krótkofalowca Grzegorza-UY5XE uhonorowanego: DXCC-HR mix, Premier IOTA Award, RRA-HR, W.A.B.A., DIG-Tr., YASME, 58-DUF, 5B-DXCC, autora wielu opracowań poświęconych bliskim nam tematom w tym:




1.      „Dla DX-mena” Broszura opisuje programy dyplomowe, regulaminy zawodów, zawiera bank danych IARU i UARL, wymienia adresy biur QSL.
2.      „Historia” jest zbiorem informacji o początkach elektro-, radio-  techniki i komunikacji.
3.      „Twoja droga w eter” Broszura zawiera materiały gwarantujące zdanie egzaminów na wszystkie stopnie licencji krótkofalarskich.
4.      „Narodziny i rozwój krótkofalarstwa” Autor na ponad 90 stronach opisuje rozwój krótkofalarstwa na terytorium byłego Związku Radzieckiego. Wylicza zbiory eksponatów muzealnych i kolekcje prywatne  poświęcone krótkofalarstwu podając adresy i nazwiska osób opiekujących się ekspozycjami. Broszura zawiera olbrzymią ilość ilustracji i fotografii w tym pierwszych kobiet krótkofalowców. Wymienia pierwsze przyznane znaki nadawcze klubowe i indywidualne oraz nasłuchowe. Nie pomija „trudnego” tematu represjonowania krótkofalowców w latach 1930-1950.
5.      „Krótkofalowcy – kto jest kto !” Broszura rozszyfrowuje ponad 300 znaków krótkofalowców. Są wśród nich monarchowie, pisarze, astronauci, piloci, aktorzy, piosenkarze, sportowcy, dyplomaci, bankowcy, misjonarze, podróżnicy, naukowcy. W broszurze wymienieni są krótkofalowcy, którzy wykonali pierwsze unikalne na skalę światową QSO. Odnaleźć możemy znane znaki takie jak G5RV czy HB9CV jak również poznać nowe np.: założycieli firmy Rohde&Schwarz, firmy Collins czy kosmonautów z promów Atlantis, Columbia i Discovery. Okazuje się, że prezydenci: Chile, Ruandy, Włoch, Nikaragui i Argentyny też byli krótkofalowcami. Aktor Marlon Brando pracował aż spod 6 znaków. UY5XE przytacza znak krótkofalowca, który wykonując 48.100 łączności w 1978 roku trafił do Księgi Ginessa. Broszura ilustrowana jest wieloma ciekawymi kartami QSL w tym QSL’kami wykonanymi na banknotach lub stylizowanych na wzór banknotów.
6.      „Jego znak wywoławczy - RAEM”. Broszura składa się z dwóch części. Pierwsza część opisuje chronologicznie krótkofalarską stronę życia  polarnika, doktora geografii, filatelisty Ernesta Teodorowicza Krenkiela, żyjącego w latach 1903-1971. W 1930 roku Krenkiel ustanowił rekordową odległość w półtoragodzinnej łączności na fali 43m. z mocą nadajnika 250W wynoszącą  20.000 km. Druga część przytacza między innymi opowiadania z publikacji „Na krótkiej fali”.
7.      „Historia jednego SOS”poświęcona osobie N. Schmidta, który odebrał sygnał wołania o pomoc z tonącego statku ITALIA. Jest to znacznie rozszerzona historia opisana w 6 numerze z 2003 roku miesięcznik RADIO.
8.      „Nasz pierwszy krótkofalowiec” Mowa o Siergieju Stiepanowiczu Żydkowskim.
9.      „Krótkofalowcy – Czarnobylowi” Broszura opisuje udział krótkofalowców, w tym również autora opracowania, w usuwaniu resztek paliwa rozrzuconego wokół reaktora elektrowni w Czarnobylu z użyciem dwóch odpowiednio przystosowanych ŁUNOCHODÓW. Krótkofalowcy usuwający skutki awarii atomowej elektrowni powołali 7 października 1990 roku krótkofalarskie stowarzyszenie „Świat-Czarnobyl”. Corocznie, poczynając od 26 kwietnia 1991 roku, stowarzyszenie organizuje  „Memoriał pamięci Czarnobyla”. Sponsorem memoriału jest miesięcznik RADIO a wydanie broszury dofinansował Russian Contest Club.
UY5XE swoje opracowania wydaje w formie papierowej, jak również pod postacią cyfrową.
Wszystkie pozycje wydane są w języku rosyjskim.
10.  „Historia krótkofalarstwa we Lwowie” Jest to kronika obejmująca lata 1924 – 1939. Broszura wydana została w 75 rocznicę założenia pierwszego krótkofalarskiego klubu w Europie. Klubu, który do dnia dzisiejszego utrzymuje bardzo wysoki poziom aktywności DX-owej nieustannie zdobywa prestiżowe nagrody i dyplomy. Naprawdę miło jest czytać o założycielach Lwowskiego Klubu Krótkofalowców o Janie Ziębickim, Stanisławie Kozłowskim, Wacławie Fridmanie, Janu Kozielu, Stanisławie Komarnickim, o Szkole Kadeckiej, oglądać zdjęcia i schematy pierwszych nadajników. Broszura omawia: wydanie pierwszych numerów „Krótkofalowca Polskiego”, początki ogólnopolskiego QSL-biura oraz pierwszy podział Polski na 5 okręgów wywoławczych  z 1928 roku. Część materiałów do kroniki udostępnił Tomek-SP5CCC; myślę, że już wkrótce o historii polskiego krótkofalarstwa będziemy mogli czytać po polsku w książce autorstwa Tomka Ciepielowskiego – w innym przypadku pozostaje przetłumaczyć mi „Historię polskiego krótkofalarstwa...” z języka rosyjskiego -  na co mam już zgodę autora UY5XE.
11.  „U źródeł światowego krótkofalarstwa” Kronika 1898-1928.
12.  „Krótkofalowiec – radiotelegrafista legendarnym wywiadowcą”
Георгий Члиянц  - UY5XE.
Zdjęcie wykonałem we Lwowie w 2004 roku.
Георгий-UY5XE  +  Krzysztof-SQ5HAU  +  Jerzy-SP5VJO
Uroczystość: 90 lat Lwowskiego Klubu Krótkofalowców.
Zdjęcie wykonałem w 2016 roku w Brzuchowicach pod Lwowem.
13. Georgij-UY5XE wspólnie z Tomkiem Ciepielowskim SP5CCC wydali książkę:
"Lwowski Klub Krótkofalowców Zarys Dziejów".
Książka została wydana w języku polskim przez Wydawnictwa Komunikacji i Łączności w 2008 roku.

Współautorzy książki LKK: Georgij-UY5XE i Tomek-SP5CCC.
Zdjęcie wykonałem w 2006 roku w Rodatyczach na Ukrainie.

niedziela, 1 marca 2020

Moja przygoda z dronem RC EYE ONE Xtreme.

Będąc w Monachium zajrzałem do sklepu Conrada. Moją uwagę przykuło stoisko z dronami. Poza sztandarowymi modelami wyposażonymi w kamery 4K były mniejsze drony w przystępniejszych cenach. Zainteresował mnie jeden z opisów niewielkiego drona.
Brzmiał on mniej więcej tak:
Quadcopter RC EYE One Xtreme jest wyposażony w najnowszą 6-osiową technologię stabilizacji żyroskopu RC Logger, a w połączeniu z trybami lotu wspomaganymi pilotem nawet początkujący mogą odnieść sukces i zacząć bawić się od razu po wyjęciu drona z pudełka. Xtreme ma nową funkcję o nazwie Altitude Height Hold, która po aktywacji utrzyma quada na określonej wysokości, dając początkującemu pilotowi barierę bezpieczeństwa. Ta funkcja jest również przydatna w przypadku fotografowania lub kręcenia filmów z lotu ptaka, pozwalając skoncentrować się na wykonywaniu potrzebnych ujęć, zamiast martwić się o upadek drona na ziemię.
Nowy RC EYE One Xtreme wyposażony jest w cztery mocne silniki bezszczotkowe, które zapewniają ogromny wzrost wydajności, zwłaszcza w trybie lotu ACRO, co daje możliwość wykonywania ekstremalnych akrobacji. Dla pilotów rządnych adrenaliny, specjalistyczny tryb ACRO w połączeniu z automatyczną funkcją Xtreme sprawi, że będziesz wykonywać akrobacje, których nigdy nie uważałeś za możliwe do wykonania przez mikro quada.

Muszę przyznać, że dałem się złapać na tak brzmiącą reklamę i po sprawdzeniu, że podpięta kamerka może mieć masę nawet 100 gramów (kamerka GoPro-3 z akumulatorem bez obudowy ma masę 73 gramów), podjąłem decyzję o zakupie drona. Nigdy nie miałem styczności z pilotowaniem dronów, więc uznałem (jak później się okazało bardzo słusznie), że podczas nauki nie obejdzie się bez niekontrolowanych wypadków i zdecydowałem się na zakup dwóch dodatkowych kompletów śmigieł oraz zakup zapasowego silnika bezszczotkowego. Pięć minut lotu na podstawowym akumulatorze to przecież dla mnie za mało, aby nasycić się przyjemnością lotu, zakupiłem dodatkowy akumulator (2s LiPO) o większej pojemności niż ten, dołączony do kompletu przez producenta.

Wersja MODE-2.
Wgrane oprogramowanie w wersji:  v22_1113.
Widząc, jak sprzedawca w sklepie oblatuje drona i ląduje na ladzie uznałem, że i ja zaraz po powrocie do domu oblatam drona w dużym pokoju – to był błąd - połamałem pierwsze śmigła. W niedzielę z samego rana udałem się na wielki, pusty parking przed hipermarketem, celem odbycia pierwszych szkoleniowych lotów. Parking stanowił równą powierzchnię bez wyznaczonych miejsc do parkowania krawężnikami. Tylko na samym środku parkingu był wielki maszt oświetleniowy. Uznałem, że jest to wyśmienite miejsce do odbycia pierwszych lotów moim nowiuteńkim dronem. Jak łatwo było przewidzieć, drona rozbiłem właśnie o tą jedną, jedyną latarnię…
W dalszej części postu chciałbym podzielić się wiedzą i informacjami, które stały się dla mnie niezbędne do opanowania lotu dronem i jego dodatkowego wyposażenia.
Dużą porcję informacji uzyskałem z książki wydanej przez wydawnictwo ARKADY p.t.: "FOTOGRAFOWANIE z DRONA".
Książkę o fotografowaniu i filmowaniu z powietrza  napisał  producent filmowy i reżyser Ivo Marloh.

Quadrocopter  RC EYE ONE Xtreme
Obrazki zaczerpnięte z oryginalnej instrukcji firmy RC LOGGER.

Rysunek ułatwiający dobór śmigieł: prawe, lewe.
Mamy R i L czerwone oraz R i L czarne.

Mój dron posiada układ śmigieł typu: QUAD X.

Przywrócenie fabrycznych ustawień sensorów.
Kalibrację należy wykonać po każdym "wypadku" lotniczym.
Kalibrację przeprowadzamy na idealnie płaskim podłożu.
Resetting flight leveling gyro.
Umożliwia załączenie świateł lub ich wyłączenie.
LED biała - przód drona
LED czerwona - lewa strona drona
LED zielona - prawa strona drona
Światła można załączyć tylko z wyłączonymi silnikami.
Uruchomienie bądź wyłączenie silników.
Trzy tryby lotu:
BEGINNER MODE kolor LED zielony
                      loty możliwe wewnątrz pomieszczeń
                      załączony tryb AUTO-LEVELLING
SPORT MODE kolor LED pomarańczowy
                      loty możliwe tylko na otwartej przestrzeni
                      tryb lotu przeznaczony do wykonywania zdjęć
                      i kręcenia filmów
                      załączony tryb:
                            SEMI-AUTOMATIC-ACROBATIC fan flying
                            min. 5 m nad powierzchnią terenu,
                      załączony tryb AUTO-LEVELLING
                      załączony tryb ALTITUDE HEIGHT HOLD FUNCTION
EXPERT MODE kolor LED czerwony
                      loty możliwe tylko na otwartej przestrzeni
                      wszystkie pomocnicze tryby wyłączone
                      idealny tryb dla ACROBATIC FUN FLYING
Góra dół.
Minimalna wysokość lotu to 50 cm nad poziomem terenu.
Lot do przodu lub do tyłu.
Obrót drona w lewo lub w prawo.
Lot w lewo lub w prawo (bokiem drona).
Śmigła 138 mm
Podstawowe śmigło do lotów dronem bez kamery.
Nie znalazłem na rynku zamiennika tej długości śmigieł.

Cylindryczna część nakrętki mocującej śmigło ma średnicę 4,9 mm.
Otwór cylindryczny w śmigle ma średnicę 5,0 mm.
Osadzenie sześciokątne śmigła na czopie silnika ma wymiar 6KT=4,4 mm.
Sześciokąt w śmigle ma wymiar 6KT=5,0 mm.
Wysokość cylindrycznej części śmigła to 11,7 mm.

Śmigła 150 mm (popularne sześcio calowe)

XTREME PROPELLER SET (150 mm)
Nr. 89072RC
Dłuższe śmigła przeznaczone są do lotów z większym obciążeniem np.: z kamerą HD i GPS'em.


Dłuższe śmigła niezbędne do lotów z kamerą HD i GPS'em.
Na rynku występuje wiele zamienników 6" śmigieł.

Silnik bezszczotkowy (Brushless Direct Current Motor - BLDC)

Model: CEMOD221-2000 LACROSSE
Znamionowe napięcie zasilania 7,4 V

                       silnik pracuje w zakresie napięć od 6 V do 13 V.
Średnica czopa silnika fi = 2 mm.
Wielkość napędzanego śmigła od 5 cali do 8 cali.
Rezystancja uzwojenia: 0,4 do 0,43 Ohm
Silnik nieobciążony:
Pobór prądu max 0,6 A
Prędkość obrotowa 13.500 obr/min
Silnik obciążony 200
             gramami z zamocowanym śmigłem GWS7035 (178 mm):
Pobór prądu max 6 A
Prędkość obrotowa 8.500 obr/min
Przy mocy 85 W silnik może osiągnąć temperaturę 100 *C
Przy mocy 75 W maksymalny czas pracy silnika to 6 minut.
                  60 W maksymalny czas pracy silnika to 10 min
                  50 W maksymalny czas pracy silnika to 15 min

Akumulator LiPO   1.150 mAh

Oryginalny akumulator 1.150 mAh dla drona EYE ONE EXTREME.
Akumulator wystarcza na ok. 7 minut lotu nieobciążonym dronem.
Ładowanie akumulatora z użyciem  RC Logger 89078RC.
Dwukanałowa ładowarka wymaga zasilacza 5 V, 2A.
Każdy z kanałów indywidualnie diodami LED informuje o stanie naładowania każdego z akumulatorów 3,7 V.
(w jednym opakowaniu mamy dwa akumulatory 3,7 V)
Ładowarkę zasilam zasilaczem wtyczkowym: ALCATEL 5 V, 2 A od popularnego tabletu.
Dwukanałowa ładowarka RC Logger 89078RC

Kamera HD firmy MODELCRAFT ne kat. 20 50 25

Kamera HD o rozdzielczości 1.600 x 1.200 pixeli dla pojedynczych zdjęć oraz rozdzielczości video 1.280 x 720 pixeli rejestruje obraz w formacie AVI w częstotliwości 25 ramek/s wraz z dźwiękiem. Rozdzielczość kamery: 1,92 MP. Obraz i dane z maksimum trzech zewnętrznych modułów nagrywane zostają na karcie SD o maksymalnej pojemności 8 GB.
Maksymalna długość nagranego odcinka filmu to 1 GB.

Masa kamerki HD z wewnętrznym akumulatorem wynosi 74 gramy.
Jak widzimy z kieszonki wystaje karta SD, która podnosi nieco wagę kamerki.
Zdjęcia wykonywane są seryjnie z interwałem zaprogramowanym poprzez program RC-Logger. Możliwe jest również radiowe wyzwalanie aparatu poprzez "7" kanał, którego niestety w dołączonym kontrolerze lotu nie posiadam (?). Kamera posiada odpowiednie gniazdo i kabelek do podłączenia do RX na pokładzie drona; niestety kontroler lotu (TX) w wersji podstawowej nie posiada dodatkowego kanału sterującego wyzwoleniem aparatu lub uruchomieniem kamery. Decydując się na bardziej zaawansowany kontroler lotu:
- DX8 SPEKTRUM - liczba kanałów: 8 z rozdzielczoscią 2.048 kroków. Konieczny jest adapter OneLink  ośmiokanałowy odbiornik LEMON RX DSMX PPM (o masie; 4,8 grama) + GPS .
- DX9 SPEKTRUM - liczba kanałów: 9. Wyposażenie j.w.
- RC LOGGER R8 - 8 kanałów z rozdzielczością 1.024 kroków. Aby wykorzystać kontroler do sterowania moim dronem niezbędny jest odbiornik RC Logger RR8-TP.
- FUTUBA zależnie od wersji modelu mamy do dyspozycji nawet 18 kanałów (!).

Kamerę z GPS'em podłączamy do trzypinowego gniazda na głównej płycie drona.
Wtyk orientujemy w taki sposób aby kolory kabelków, licząc od kondensatora elektrolitycznego,
ułożyły się w kolejności: czarny, czerwony, biały.
Poprawne podłączenie kamery HD umożliwiające zdalne sterowanie kamerą oraz zbieranie danych środowiskowych.

Dzięki integracji obrazu z zapisanymi danymi z modułu GPS, program RC-Logger umożliwia odtworzenie trasy przelotu na wczytanej mapie GoogleMaps.

Kamera ma wbudowany własny akumulator , który ładowany jest poprzez gniazdo mikro-USB; max. obciążenie 500 mA.

Kamerę można zasilić z "pokładu" drona czy helikoptera używając kabla wpiętego w TRIGER PORT. Ten sam kabelek podaje sygnał do wykonania pojedyńczego zdjęcia lub rozpoczęcia kręcenia filmu (jeśli dysponujemy bardziej rozbudowanym kontrolerem lotu).

Podczas zasilania kamery poprzez TRIGER PORT nie następuje ładowanie wewnętrznego akumulatora. Kamera wymaga zasilania napięciem w przedziale od 3,6 V do 4,2 V o wydajności prądowej dla samej kamery max. 450 mA, dla wpiętych po I2C dodatkowych modułów nawet 650 mA.
Zrzut jednego z okien programu RC LOGGER VIWER.
Mamy prędkość chwilową, minimalną i maksymalną, przebytą drogę, aktulany kurs i aktualną wysokość.

Zrzut okna z danymi środowiskowymi RC LOGGER VIWER .
Mamy: ciśnienie, wilgotność, temperaturę oraz temperaturę z dodatkowego modułu.
Miałem podpięte dwie zewnętrzne czujki temperatury - dane zostały zarejestrowane tylko z jednej.


Wymiary kamery 98 x 48 x 24 mm.
Masa kamery - 70 g wartość z opisu

                       - w rzeczywistości z kartą SD są to 74 gramy.
Masa przewodu I2C zarobionego dwoma wtykami - 4 g.
Masa przewodu TRIGER zarobionego dwoma wtykami - 4 g.


Firma LOGGER wypuściła w podobnej obudowie dwie kamery:
RC LOGGER HD2 z kamerą 5 MP dodatkowo zbierającą dane z 4 zewnętrznych modułów
oraz RC LOGGER PRO 5 MP zbierającą dane z 8 zewnętrznych modułów z możliwością sterowania kamerą z użyciem IR. Camera przyjmuje kartę SD o pojemności do 32 GB. W obudowie kamery jest dodatkowo zamontowane wyjście pozwalające podpiąć kamerę do monitora po niskiej częstotliwości (potrzebny jest przewód z wtykami chinch - AV Kit).

Moduł GPS firmy MODELCRAFT nr kat. 20 50 09

Moduł dedykowany jest do: kamery firmy MODELCRAFT o numerze katalogowym 20 50 25.
Po podpięciu modułu GPS do kamery przewodem I2C następuje zasilenie GPS'a a następnie dochodzi do synchronizacji z satelitami. Synchronizacja trwa około kilku minut. Odbiór informacji z satelitów sygnalizowany jest błyskami diody; czym wyższa częstotliwość błysków, tym moduł odebrał sygnał z większej ilości satelitów, tym określana pozycja jest dokładniejsza.


Dane (data, czas, współrzędne geograficzne, wysokość)
               rejestrowane są na karcie SD kamery HD.
Moduł wymaga zasilania napięciem w przedziale
               od 3,6 V do 4,2 V o wydajności prądowej 100 mA.
Wymiary modułu 30 x 43 x 16 mm.
Masa modułu - 20 g - widoczna na załączonym zdjęciu.
Masa przewodu I2C zarobionego dwoma wtykami - 4 g.


Masa GPS  20 gramów - zgodna z opisem.

Sposób podłączenia kamery HD i GPS'a.
Kabel I2C (żyła czerwona) + zasilanie (żyły biała i czarna) nazywany jest TRIGER.
W takiej konfiguracji kamera i GPS zasilane są z akumulatora drona.
Przy zewnętrznym zasilaniu nie następuje ładowanie wewnętrznego akumulatora kamery HD.
Wewnętrzny akumulator kamery można naładować tylko poprzez gniazdo micro USB.

Moduł - czujnik otoczenia - MODELCRAFT RCL-ENV
Nr kat.: 20 93 59 (moja wersja to 01/11)
Czujnik służy do zbierania informacji dla modelu RC na temat warunków otoczenia, takich jak temperatura, wilgotność powietrza, ciśnienie atmosferyczne a pośrednio wysokości na podstawie różnicy ciśnień. Możliwe jest podłączenie trzech dalszych czujników temperatury zbierających informacje od różnych części modelu np.: temperatury akumulatora czy temperatury silnika.
Wymiary modułu: 43 x 30 x 16 mm.
Napięcie zasilania: 3,6 V do 6 V DC.
Maksymalny pobór prądu: 25 mA.
Masa: 13 gramów.
Komunikacja: I2C.
Zakresy pomiarów czujników zabudowanych w module:
- temperatura od -10 do +60 *C
       rozdzielczość 0,01 *C
       dokładnością +0,5 *C,
       pomiar w odstępach co 30 sekund.
- ciśnienie od 300 do 1.100 milibarów
       rozdzielczość 0,01 mbar
       dokładność + 2,5 do 4 mbar
- wilgotność względna  w zakresie od 0 do 100 % RH
       rozdzielczość 0,05 %
       pomiar wykonywany w odstępach co 8 sekund
Zakres pomiarowy czujników temperatur zewnętrznych.
Do trzech czujników od - 40 *C do + 90 *C. Rozdzielczość 0,1 *C
Mam dwa dołączone do zestawu czujniki temperatury.
Istnieje możliwość podłączenia do gniazda Ext 1 czujnika nisko lub czujnika wysokotemperaturowego. Dla tego drugiego należy piny oznaczone JP1 - zewrzeć zworką.

Słowniczek:

RC - radio controlled - urządzenie zdalnie sterowane

QUADKOPTER - dron z czterema wirnikami
HEKSAKOPTER - statek powietrzny z sześcioma wirnikami
ELEVATOR/RUDDER
THROTTLE/AILERON
HOVER FLIGHT
ALTITUDE HEIGHT HOLD
ACRO
RESETTING FLIGHT LEVELING GVRO
PROPELLER - śmigło
ROTOR - wirnik

Linki:

Pełna instrukcja obsługi RC EYE One Xtreme:
https://asset.conrad.com/media10/add/160267/c1/-/en/001009421ML03/instrukcja-obslugi-1009421-quadrocopter-rc-eye-one-xtreme-rc-logger-rtf.pdf

Forum RC EYE One Xtreme:
https://www.rcgroups.com/forums/showthread.php?2152076-RC-Logger-RC-Eye-One-Xtreme

https://www.rcgroups.com/forums/showthread.php?2078848-RC-Logger-RC-EYE-One-Xtreme-Review-and-Owners-Experience-Thread

https://www.rcgroups.com/forums/showthread.php?1802117-RC-EYE-One-Xtreme-%28brushless%29-by-RC-Logger-Discussion-updates-etc

https://www.rcgroups.com/forums/showpost.php?p=23747899&postcount=867



YOUTUBE:

https://www.youtube.com/watch?v=xxy19Z-J6AY


https://www.youtube.com/watch?v=i0uATO8AeW0

https://www.youtube.com/watch?v=uH8lDXxjfWQ
Oblatywanie drona w małym pokoju ?!
https://www.youtube.com/watch?v=-ywEhNt40rA

Taki zwykły przelot z dala od dużej aglomeracji:
https://www.youtube.com/watch?v=9zDdLAX2eSU

https://www.youtube.com/watch?v=JkfcGDMptLM

Filmy wykonane z lotu RC EYE One Xtreme - nasze TATRY:
https://www.youtube.com/watch?v=DTRA2AOog2s



MODYFIKACJE

PROPELLER  GUARD

Rozwiązanie zmniejszające ilość złamanych śmigieł.
Na poniższej stronie załączony został program dla drukarki 3D.


https://www.thingiverse.com/thing:2777296

Obrazek zaczerpnięty ze strony: https://www.thingiverse.com/thing:2777296

CARBONOWY STELAŻ DRONA:

Kompletny stelaż waży 55 gramów.

http://www.rc-drones.com/Phoenix-Flight-Gear-Xtreme-CarbonQuad-Foldable-FPV-Micro-Frame_p_607.html
Obrazek zaczerpnięty ze strony: http://www.rc-drones.com/Phoenix-Flight-Gear-Xtreme-CarbonQuad-Foldable-FPV-Micro-Frame_p_607.html
