MFJ-464
CW KEYER/READER MFJ Enterprises Inc.
MFJ-464 CW KEYER READER po wymianie wyświetlacza LCD. |
MFJ-464 jest samodzielnym urządzeniem do kodowania i dekodowania wiadomości przesyłanych alfabetem Morsea.
Posiada dwuwierszowy wyświetlacz po 16 znaków w każdym wierszu z buforem 140 znaków, który możemy ponownie podejrzeć. Wyświetlacz możemy tak zdefiniować aby w górnym wierszu były wyświetlane znaki odebrane a w dolnym wierszu wyświetlacza znaki nadane.
Cyfrowa regulacja prędkości nadawania od 5 do 99 WPM (słów na minutę).
MFJ-464 oferuje czysty dźwięk sinusoidalny w miejsce ostrego dźwięku o charakterystyce prostokątnej. Częstotliwość dźwięku, tonu można ustawić w zakresie od 306 Hz do 1006 Hz.
Cztery banki pamięci po 220 znaków każdy (sumaryczna pamięć to 992 znaki). Zapisane w bankach treści nie wymagają podtrzymania bateryjnego.
Automatyczna numeracja łączności w zawodach od 001 do 9999 z możliwością korekty numeru np.: w dół dla nieudanej łączności.
Dziewiątki mogą być wyświetlane jako "9" lub jako "N".
Pozwala podłączyć zewnętrzny klucz telegraficzny i to zarówno sztorcowy jak i łopatkowy.
Obsługuje klawiatury: QWERTY i DVORAK z buforem 190 znaków i funkcją Repeat Key. Informacja o zapełnieniu bufora podawana jest z wyprzedzeniem. Klawisze funkcyjne F-1 do F-4 pozwalają odtworzyć wiadomości z banków pamięci. Klawisz F-5 pomniejsza numer łączności o 1, klawisz F-6 zwiększa numer łączności o 1. Klawisz F-7 powtarza bufor. Klawisz F-8 zamraża bufor.
![]() |
Niektóre z klawiszy mają aż cztery znaczenia. Trzeba po prostu korzystać z instrukcji MFJ. |
Posiada wewnętrzny głośnik do monitorowania tego czego słuchamy bądź jak nadajemy (to czy wybierzemy głośnik wewnętrzny czy zewnętrzny musimy ustawić za pomocą zworek - po otwarciu obudowy).
Czas zwieszenia funkcji Push-To-Talk PTT do 10 sekund
Po podłączeniu do komputera współpracuje z Hyper Terminal'em i komendami AT (po złączu RS-232C). Instrukcja mówi, że będzie współpracował z dowolnym programem terminalowym.
Dekoder CW w MFJ-464 jest taki sam jak w kompaktowym dekoderze alfabetu Morsea MFJ-461.
Mimo wielu negatywnych opinii w necie zdecydowałem się kupić MFJ-464.Zakupu dokonałem na początku XXI wieku bezpośrednio w MFJ w USA. Dekoder spiąłem z ICOM IC-701. Icom nie posiadał wąskiego filtra CW. Do używania zniechęcił mnie mały wyświetlacz LCD. Wyświetlacz nie miał podświetlenia. Wymagał bardzo dobrego oświetlenia ogólnego w pomieszczeniu Radio Shack'a. Upłynęło blisko 20 lat i powróciłem do zakurzonego MFJ-464. Wymieniłem ciemny, mało czytelny wyświetlacz na podświetlany wyświetlacz. Musiałem niestety zachować 2 wiersze po 16 znaków. Dekodery MFJ-464 do dnia dzisiejszego oferowane są do sprzedaży, jednak niezmiennie z wyświetlaczem bez podświetlenia.
We wrześniu 2019 roku na swoim blogu opisałem dekoder do nauki telegrafii, który zakupiłem na portalu Ebay. Teraz przydałoby się porównanie, które możliwe jest oczywiście tylko w części dekodowania telegrafii. Otóż dekoder MFJ-464 znacznie lepiej daje sobie radę z dekodowaniem sygnałów CW w tle z małą ilością QRM. Dodatkowo MFJ-464 podąża za sygnałem, w przypadku kiedy jego częstotliwość "płynie" - oczywiście w niedużym zakresie.czwartek, 30 września 2021
Co oznaczają kolory znaczków PZK ?
Kilkadziesiąt lat temu, jak wstępowałem do Polskiego Związku Krótkofalowców otrzymałem Statut PZK wydrukowany na kredowym papierze ze słownym opisem kolorów znaczków PZK wpinanych w klapę marynarki. Dziś każdy z tych znaczków możemy obejrzeć we właściwej kolorystyce dzięki dostępowi do internetu (dawniej było to niemożliwe). Mimo takich ułatwień zadając pytania krótkofalowcom podczas okolicznościowych zjazdów, pikników czy spotkań prawie nikt nie potrafił rozróżnić przynależności do klubów PZK po kolorze znaczka... Moi rozmówcy wymieniali tylko kolor niebieski.
Aktualny Statut Polskiego Związku Krótkofalowców w załączniku nr: 1 zawiera:
SYSTEM IDENTYFIKACJI WIZUALNEJ
Myślę, że każdy powinien umieć właściwie rozróżnić rodzaje znaczków PZK wpiętych w klapę marynarki krótkofalowca.
![]() |
PZK SP YLC Ogólnopolski Klub Kobiet Krótkofalowców |
![]() |
PZK SWL Ogólnopolski Klub Nasłuchowy |
![]() |
PZK Logo Podstawowe PZK |
![]() |
PZK ARDF Polski Związek Radioorientacji Sportowej |
![]() |
PZK PK RVG Polski Klub Radiowideografii |
![]() |
PZK PK UKF Polski Klub Ultrakrótkofalowców |
sobota, 25 września 2021
AMPLIFIER MiNi PA-50
Mój MiNiPA-50 HF |
Wersja wykonania MiniPA-50. |
Dekoder pasma. |
Pomiary mocy ze sztucznym
obciążeniem we współpracy z
transceiver'em YAESU FT-818 ND
[F] → MOC ↓ |
W/G |
3,700 MHz |
7,100 MHz |
14,200 MHz |
29,200 MHz |
||||
FT818 |
[W] |
[A] |
[W] |
[A] |
[W] |
[A] |
[W] |
[A] |
|
Low 1 |
1 W |
0,8 |
1,1 |
0,7 |
1,1 |
0,7 |
1,1 |
0,8 |
1,2 |
Low 2 |
2,5 W |
1,9 |
1,5 |
1,8 |
1,5 |
1,8 |
1,5 |
1,9 |
1,5 |
Low 3 |
5 W |
4,2 |
1,8 |
4,1 |
1,9 |
3,9 |
1,9 |
4,3 |
1,8 |
High |
6 W |
5,0 |
1,9 |
4,9 |
2,0 |
4,6 |
2,1 |
5,0 |
2,0 |
Low 1 |
+ |
5,5 |
3,8 |
8,4 |
4,2 |
5,2 |
4,3 |
6,4 |
3,7 |
Low 2 |
MINI |
16,0 |
6,6 |
21,0 |
6,2 |
13,0 |
4,2 |
11,0 |
4,7 |
Low 3 |
PA |
24,0 |
8,2 |
28,0 |
7,3 |
16,0 |
4,7 |
15,0 |
5,5 |
High |
50 |
29,0 |
8,8 |
30,0 |
7,7 |
28,0 |
9,2 |
16,0 |
5,5 |
Prąd spoczynkowy dla FT-818ND, MiNiPA-50 i ATU-100 to łącznie: 0,5 A
Z powyższego zestawienia pomiarów widać, że maksymalną moc, jaką da się uzyskać ze wzmacniacza to 30 W dla pasma 40 m przy napięciu zasilania 13,8 V. Szacuję błąd pomiaru mocy na poziomie 20% W postach na forach krótkofalarskich można odnaleźć wyniki pomiarów maksymalnej mocy oddawanej przez wzmacniacz MiNiPA50 na poziomie 20 W do 25 W choć jeden z krótkofalowców uzyskał moc, ze swojego PA, 40 W.SRF7062 (RR9943)
Maksymalne napięcie zasilania: 28 VMaksymalna moc: 120 WMaksymalna częstotliwość pracy 1 GHz (960 MHz dla MRF186)
Case 375B-04, STYLE 1, NI-860 |
Oznaczenie tranzystora w.cz. |
Największy pobór mocy - 8,8 A miał miejsce dla pasma 80 m przy wysterowaniu wzmacniacza mocą teoretyczną High 6 W a praktyczną zmierzoną 5,0 W, kiedy to wzmacniacz osiągnął moc 29 W.
Nigdy nie otrzymałem mocy 45 W deklarowanej w prospektach reklamowych. Tak się zastanawiam, czemu w moim wzmacniaczu brakuje na PCB kondensatorów. Czy ktoś z użytkowników MiniPA50 HF wlutował brakujące kondensatory ? Na prezentacji wzmacniacza MiNi PA50 na YouTube kondensatory są wlutowane. Na stronie Kazuo Suzuka JP1KHY kondensatorów nie ma. Kazuno zmodyfikował jednak wzmacniacz dodając trzy kondensatory po 120 pF na odpływach z FET do GND. JP1KHY zaadoptował również MiNiPA50 do pracy w paśmie 50 MHz.
![]() |
Miejsce wlutowania trzech kondensatorów po 120 pF. |
We wzmacniaczu zastosowano pięcioelementowe filtry dolnoprzepustowe Czebyszewa. W tym rozwiązaniu kondensatory powinny być.
Krzysztof Dąbrowski OE1KDA między innymi na stronie 40 swojego tomu nr 56 pod tytułem PROSTE NADAJNIKI AMATORSKIE opisuje zasady obliczania filtrów Czybyszewa.
![]() |
Zdjęcia reklamujące produkcję wzmacniaczy - widać wlutowane kondensatory w filtrach pasmowych. |
![]() |
Kondensatory w filtrze pasmowym wyglądają na mikowe. Myślę, że jest to SILVER MICA. Ich napięcie szacuję na 500 V do 1.000 V. |

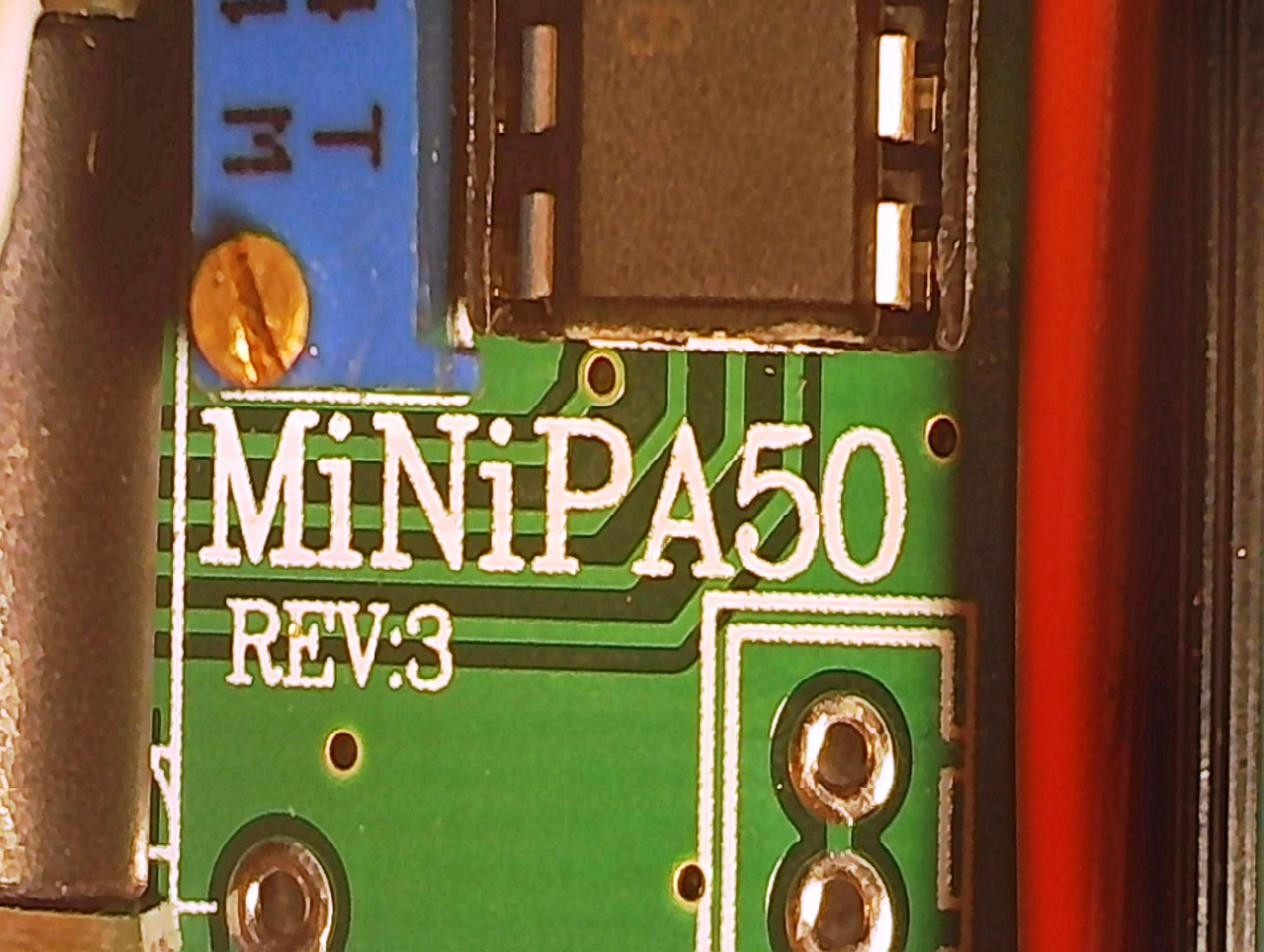

Miejsce przygotowane do wlutowania kondensatora SMD lub przewlekanego. |

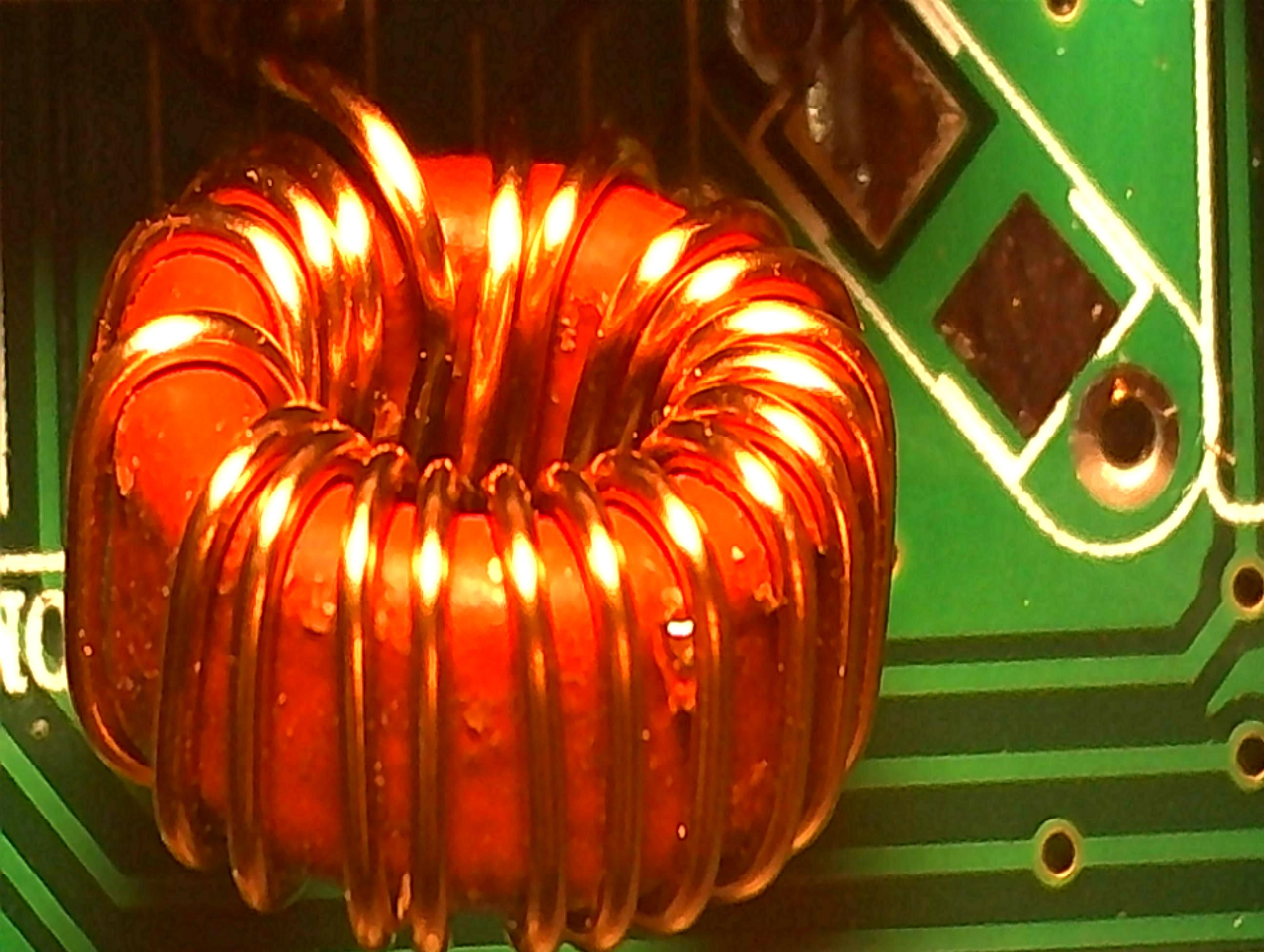

Jedna z cewek. |
Po podpięciu kabla ACC (dołączonego do PA przez sprzedawcę), wzmacniacz automatycznie przełącza pasma, w ślad za zmianą pasm w TRX'ie. Opcja ta wymaga krótkiego naciśnięcia dużego pokrętła wzmacniacza (odkryłem tą opcję dopiero po pewnym czasie !).
Przekaźnik pasma - 5 sztuk. |
Przekaźnik sterowania - są dwa. |
Moja podróżna "kanapka": Yaesu FT-818, ATU-100 i MiniPA-50 HF. Fronty obudów skrzynki antenowej i wzmacniacza mają te same wymiary. Stabilną podstawę wyspawałem z blachy stalowej o grubości 3 mm. |
Podczas pracy emisją FT-8 powstał problem ze sterowaniem CAT, który rozwiązałem zgodnie z poniższym rysunkiem:
Gwint typowego gniazda UC-1 to 5/8" UNEF 2A. Jest to drobnozwojny gwint calowy o 24 zwojach na cal co daje skok 1,058 mm. Otwór w gnieździe UC-1 powinien mieć średnicę 4,04 mm.
