Emisjami cyfrowymi pracuję od czasu do czasu.
Długi czas korzystałem z programu Boba Furzera - K4CY o nazwie ZAKANAKA. Program działął w systemie operacyjnym WIN-95, WIN-98, WIN-2000. TRX'em sprzęgniętym z komputerem był ICOM IC-701. Pod systemem WIN-95 nie było dostępu do USB - komputer był sprzęgnięty z ICOM'em poprzez port RS232C.
Dziś korzystam z programu Makato Mori - JE3HHT o nazwie MMVARI.
Programy są sobie bardzo bliskie; w pewnym momencie Bob do swojej ZAKANAKI wprowadził algorytm kodowania/dekodowania RTTY zaczerpnięty od Makoto z jego programu MMTTY.
Z uwagi na sprzęgania z komputerem TRX,a YAESU FT-818, którego używam jako sprzętu mobilnego, postanowiłem spisać wszystkie ustawienia sprzętu, żeby nie przechodzić przez konfigurację od nowa za każdym razem... W mobilnej konfiguracji trzeba jedynie odpowiednio zadeklarować adresy trzech portów USB:
- dla INTERFACE DIGITAL MODE,
- dla INTERFACE CAT,
- dla KARTY DŹWIĘKOWEJ.

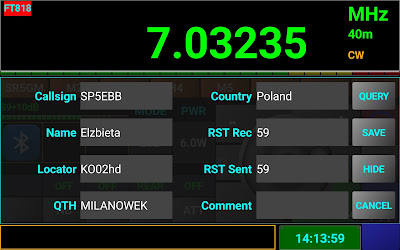

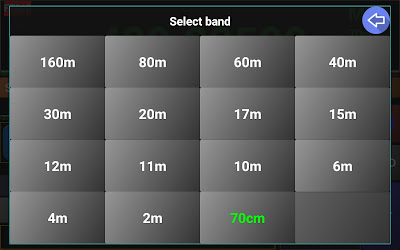

TRX YAESU FT-818
 |
| Moje YAESU FT-818 |
`W menu transceiver'a ustawiłem następujące wartości:
03............poziom sygnału audio 50 (zakres 0 do 100)
14............ustawienie szybkości CAT RATE 38400 (do wyboru 4800; 9600; 38400)
24............offset częstotliwości w trybie DIG 0 Hz (możliwy OD -3000 do +3000 HZ)
25............poziom sygnału audio w trybie DIG 65 (możliwwartości od 0 do 100)
26............tryb i wstęga boczna w trybie pracy DIG USER-U
39............poziom sygnału audio PKT MIC 75 (możliwe wartości od 0 do 100)
45............RF-GAIN
51............VOX GAIN 1
KARTA DŹWIĘKOWA
Postanowiłem użyć karty dźwiękowej mobilnej, tak aby móc zabierać cały zestaw na wyprawy. Dzięki temu mam powtarzalność konfiguracji sprzętu nie tylko w domu ale i podczas ekspedycji.
 |
| Karta dźwiękowa. |
Użyłem zewnętrznej karta dźwiękowej USB 5.1 Surround firmy: eSynic.
Karta zbudowana jest na układzie scalonym: CM6206.
Posiada częstotliwość próbkowania 32khz, 44khz i 48khz.
Obsługuje: AES/EBU, IEC60958, S/PDIF, SCMS (Serial Copy Management System).
Posiada złącza:
- IN: Mic in, Spdif in (optical input), Line in
- OUT: Spdif out (SONY/Philips Digital Interface Format), Front out, Rear out, CEN/BASS out (centralny subwoofer)
- MINI USB zgodny z klasą urządzeń audio USB v1.0..Obsługuje szeregową transmisję danych USB z pełną prędkością 12Mebit.
Wymiary karty to: 58 x 25 x 13 mm.
DIGI MODE INTERFACE
 |
| Interface Waldemara SP3NYR. |
Do połączenia TRX'a z PC'tem użyłem interface wykonanego przez Waldemara-SP3NYR.
Ten model interface obsługuje TRX'y posiadające gniazdo mini DIN 6-pinowe:
firmy YAESU: FT100; FT817; FT818; FT857; FT450; FT950; FT1200; FT3000,
firmy ICOM: IC7000; IC7100; IC703; IC706 mkIIg,
firmy KENWOOD: TS480.
Interface pozwala sterować PTT z portu USB. Wymaga sterownika CH340.
Interface zapewnia galwaniczną izolację pomiędzy TRX'em a PC'tem.
INTERFACE CAT
 |
INTERFACE CAT.
Jest znacznie mniejszy od
DIGI MODE INTERFACE. |
Interface CAT w wykonaniu SP3NYR dedykowany dla transceiver'ów YAESU pracujący z wykorzystaniem portu USB komputera zapewniający galwaniczną izolację pomiędzy TRX'em a PC'tem. Bariera galwaniczna zrealizowana jest na układzie scalonym ISO7221 firmy Texass Instruments. Układ ISO7221A jest galwanicznym separatorem rozdzielającym wejścia od wyjść dwóch linii cyfrowych, po jednej w każdym kierunku. Dzięki temu przepięcia i zakłócenia indukowane na liniach przesyłowych nie są podawane na wrażliwe układy wejściowe współpracujące z takimi liniami. Układ posiada odporność na przebicie napięciem o wartości chwilowej 4.000 V.
 |
| ISO-7221 |
Interface CAT dedykowany jest do: FT100; FT100D; FT817; FT817ND; FT857; FT857D; FT897; FT897D.
OPROGRAMOWANIE
 |
| Program MMVARI w wersji 0,45 beta. |
Program stworzony przez Makoto Mori-JE3HHT o nazwie MMVARI to wielomodowy program wykorzystujący kartę dźwiękową do odbioru i transmisji w trybach: RTTY, PSK, FSK, MFSK, GMSK.
MMVARI wykorzystuje zaawansowany algorytm, który umożliwia wysokiej jakości odbiór słabych sygnałów.
 |
W internecie mamy wiele podpowiedzi
co do konfiguracji MMVARI,
większość po japońsku. |
Ten program można scalić z programami:
- Logger 32,
- N1MM Logger+.
To bezpłatne oprogramowanie w wersji 0,45 można pobrać ze strony internetowej:
https://hamsoft.ca/pages/mmvari.php
http://hamsoft.ca/pages/programmers/mmvari-engine.php
TX (Home) - rozpoczęcie przesyłania tekstu z okna transmisji lub z przygotowanego makra.
TXOFF - przerywa transmisję bez zakończenie transmisji tekstu.
AFC - załącza precyzyjne dostrajanie częstotliwości odbieranego sygnału.
NET - po załączeniu sprawia, że częstotliwości odbioru i nadawania są takie same.
ATC - dostosowuje znaczniki czasu do odbieranego sygnału, co poprawia odbiór słabych i zaszumionych sygnałów.
W programach komputerowych w opcji CAT należy wybrać taką samą prędkość transmisji co w RADIO czyli na początek 9600,
pozostałe parametry transmisji dla FT-818:
Data length - 8 bits
Stop - 1 bit
Parity - None
Linie RTS i DTR maja bezwzględnie być na OFF.
Do pracy emisjami cyfrowymi podczas konfiguracji poszczególnych linii w programach komputerowych
należy wpisać następujące ustawienia:
PTT – linia RTS
CW – linia DTR
FSK – linia TXD
Kalibrując kartę dźwiękową posługiwałem się wzorcowym sygnałem czasu nadawanym z Moskwy
na częstotliwościach
4.999 kHz
9.996 kHz
14.996 kHz
Sygnały nadawane są co sekundę z odchyłką mniejszą niż 1 milisekunda w skali doby.
Dolny koniec czerwonej cienkiej linii klikamy raz lewym przyciskiem myszy,
górny koniec linii klikamy drugi raz lewym przyciskim myszy
następnie zatwierdzamy kalibrację OK.
Kontrolnie sprawdzamy, czy kreślona przez około 5 minut linia w oknie kalibracji
jest pionowa; jeśli tak kalibrację mamy za sobą.
Przed kalibracją czerwona linia była odchylona od linii pionowej o kąt rzędu 5*.
 |
Pionowa czerwona linia
potwierdza właściwie wykonaną kalibrację. |
CZĘSTOTLIWOŚCI PRACY EMISJĄ PSK-31:
1,8 MHz = 1.838,15 kHz,
3,5 MHz = 3.580,15 kHz,
7 MHz = 7.035,15 kHz, 7080,15 – II region IARU
10 MHz = 10.142,15 kHz,
14 MHz = 14.070,15 kHz,
18 MHz = 18.100,15 kHz,
21 MHz = 21.080,15 kHz,
24 MHz = 24.920,15 kHz,
28 MHz = 28.080,15 kHz, 28120 kHz,
50 MHz = 50,285 MHz,
144 MHz = 144,138 MHz,
432 MHz = 432,088 MHz,
1,3 GHz = 1.296,138 MHz,
2,3 GHz = 2.320,138 MHz,
