W paśmie średnio- i krótko- falowym łączności prowadzę z IC-701. Jest to pierwszy w pełni tranzystorowy transceiver ICOM'a pracujący w 6 pasmach: 1.8 MHz; 3,5 MHz; 7 MHz, 14 MHz; 21 MHz i 28 MHz. Posiada dwa, niezależne VFO z wyświetlaczem 6-cyfrowym.
W cenie standardowego radia zamontowane zostały dwa VFO 10 Hz - stanowiło to chwyt reklamowy i pozwalało użyć w folderach słów HF MAXIMIZER. Produkcję transceivera rozpoczęto w Osace w roku 1976. Produkcję zakończono w 1981 roku. Dopiero dwa lata później został stworzony 16 bitowy procesor INTEL 8086 - zapoczątkował on architekturę x86. Procesor posiadał przestrzeń adresową pamięci 1 MB. Taktowany był sygnałem zegarowym do 10 MHz. Aby uzmysłowić sobie nowoczesność oferowanego, w pełni tranzystorowego transceivera, musimy zdać sobie sprawę, że premiera takich komputerów jak ZX SPECTRUM czy COMODORE 64 nastąpiła dopiero w 1982 roku czyli sześć lat później.
Transceiver wyprodukowany w 1978 roku kosztował około 4.125 DM, dziś jest jednym z najtańszych i najprostszych TRX'ów.
Na aktualnych stronach firmy ICOM
http://www.icomamerica.com/amateur/default.asp
http://www.icom.co.jp/world/index.html
dziś nie odnajdziemy nawet wzmianki o tym pierwszym w historii firmy tranzystorowym TRX'ie.
Transceiver nie posiada pasm WARC i nie ma możliwości rozbudowy TRX'a o te pasma.
Schematy, manuale do TRX'ów odnaleźć można na stronie:
http://www.oldtuberadio.com
Na stację średnio i krótkofalową składają się:
ICOM IC-701 sześcio - pasmowy transceiver
241 x 111 x 311 mm, 7,3 kg
 |
| ICOM IC-701. |
 |
| Schemat podłączenia mikrofonu. |
Transceiver we wrześniu 2021 roku przywrócił do ustawień fabrycznych Grzegorz-SP5WCG.
ICOM IC-701PS niestabilizowany, transformatorowy zasilacz 13,8 V, 20 A z wbudowanym głośnikiem owalnym 125 x 77 mm 8 Ohm o mocy 2 W (max 4 W). Bezpiecznik sieciowy 3 A (dla 230 V AC). Zasilacz jest dedykowany dla transceivera IC-701 i producent nie zaleca używać go z innymi modelami transceiver'ów. Aby ICOM IC-701 oddał moc 100 W napięcie na wyjściu zasilacza musi mieć wartość 19 V.
180 x 110 x 260 mm, 8,0 kg
ICOM IC-720A dziewięcio - pasmowy transceiver (WARC '79)
1,8-2 MHz; 3,5-4,1; 6,9-7,5; 9,9-10,5; 13,9-14,5; 17,9-18;5; 20,9-21,5; 24,5-25,1; 28-30 MHz
241 x 111 x 311 mm, 7,5 kg
PARAMETRY ODBIORNIKA 100 kHz - 30,0 MHz transceivera IC-720A
Superheterodyna z poczwórną przemianą częstotliwości
1st IF: 39,7315 MHz
2nd IF: 9,0115 MHz
3rd IF: 10,75 MHz
4th IF: 9,0115 MHz
Czułość odbiornika lepsza niż 0,25 uV dla 10 dB S+N/N
ICOM IC-PS15 zasilacz 13,8 V DC, 20 A, 8,2 kg, wymiary: 180 x 110 x 290 mm. Bezpiecznik sieciowy 5 A.
Transceiver w październiku 2021 roku zestroił do ustawień fabrycznych Grzegorz-SP5WCG.
Odbiornik transceiver'a działa wyśmienicie. Posiada przedwzmacniacz antenowy oraz tłumik 20dB. Równie dobrze działa filtr NOTCH. Właściwie współpracą ze skrzynką antenową ICOM AT-100.
ICOM IC-701PS niestabilizowany, transformatorowy zasilacz 13,8 V, 20 A z wbudowanym głośnikiem owalnym 125 x 77 mm 8 Ohm o mocy 2 W (max 4 W). Bezpiecznik sieciowy 3 A (dla 230 V AC). Zasilacz jest dedykowany dla transceivera IC-701 i producent nie zaleca używać go z innymi modelami transceiver'ów. Aby ICOM IC-701 oddał moc 100 W napięcie na wyjściu zasilacza musi mieć wartość 19 V.
180 x 110 x 260 mm, 8,0 kg
ICOM IC-720A dziewięcio - pasmowy transceiver (WARC '79)
1,8-2 MHz; 3,5-4,1; 6,9-7,5; 9,9-10,5; 13,9-14,5; 17,9-18;5; 20,9-21,5; 24,5-25,1; 28-30 MHz
241 x 111 x 311 mm, 7,5 kg
 |
| Był to rok 1982 ....... |
Superheterodyna z poczwórną przemianą częstotliwości
1st IF: 39,7315 MHz
2nd IF: 9,0115 MHz
3rd IF: 10,75 MHz
4th IF: 9,0115 MHz
Czułość odbiornika lepsza niż 0,25 uV dla 10 dB S+N/N
ICOM IC-PS15 zasilacz 13,8 V DC, 20 A, 8,2 kg, wymiary: 180 x 110 x 290 mm. Bezpiecznik sieciowy 5 A.
 |
| Wtyk zasilania i sterowania zasilaczem. MOLEX STANDARD 0.093" raster 6,7 mm |
 |
| Pin do uzbrojenia wtyku zasilania średnica 2,36 mm. |

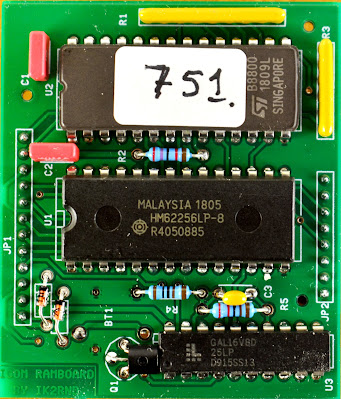

16 maja 2022 roku do mojego Radio Shack'u trafił ICOM IC-751 A już z nowym logo ICOM'a z kropeczką nad "i". Transceiver produkowany był w Japonii w latach od1985 do 1991. Koszt zakupu w USA nowego transceiver'a wynosił 1.469,00 USD. Ze względu na wysokie parametry odbiornika trzydziestoletni staruszek trzyma dość wysoką cenę, w zależności od stanu technicznego kosztuje od 450 do 500 USD, czyli 1/3 wartości nowego. Po zakupie TRX trafił od razu do Grzegorza-SP5WCG celem pomierzenia wszystkich życiowych parametrów i niezbędnej regulacji. Podczas eksploatacji TRX'a okazało się, że szwankuje enkoder. Niezbędna okazała się wymiana enkodera o symbolu: RABH10J01A. Obrotowy enkoder nabyłem, u Andrzeja-SP2AND
Blisko mojej lokalizacji, w Puszczy Kampinowskiej powstał przemiennik SR5KPN, który krosuje 70,290 MHz z pasmem 10 m. Przeprowadzone próby z 70,290 MHz na 29,680 MHz (DUP 100kHz) udały się w jedną stronę. Potrzebuję TRX ICOM IC-751A doposażyć w enkoder CTCSS z częstotliwością 127,3 Hz aby łączność udała się w drugą stronę. ICOM wyprodukował taki moduł pod nazwą UT-30 Programmable Tone Encoder Unit z fabrycznym ustawieniem 88,5 Hz.
 |

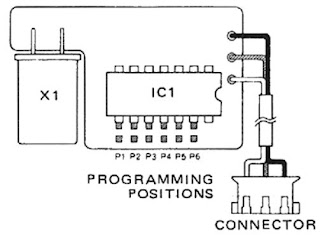

| Ton enkoder UT-30. |
Odpowiednio zwierając punkty P1 do P6 możemy wybrać jedną z 38 częstotliwości.
ICOM IC-MR2 zewnętrzny sterownik transceiver'a z 4 komórkami pamięci
ICOM AT-100 automatyczna skrzynka antenowa. Przenoszona moc ciągła 100 W oraz 200 W w PEP. Impedancję z zakresu 16,7 Ohm - 150 Ohm sprowadza do 50 Ohm. Minimalna moc wymagana do wysterowania skrzynki to 8 W. Wymiary 241 x 111 x 300 mm. Masa 5 kg. Nie obejmuje pasma 1,8 MHz (dopiero AT-500 posiada pasmo 1,8 MHz). Posiada jedno gniazdo wejściowe i cztery gniazda wyjściowe.
ICOM IC-SM2 elektretowy mikrofon stołowy z regulowanym przedwzmacniaczem. Przycisk PTT posiada funkcję blokady. Zakres 150 Hz do 800 Hz. 120 Ohm + 30% dla 1.000 Hz. Masa 285 gramów. Wtyk 4-pinowy.
ICOM IC-SP3 głośnik zewnętrzny, 8 Ohm.
W paśmie 50 MHz odzywam się z TRX'a ICOM IC-551D (produkowany był od 1980 do 1982 roku). Jest to transceiver (zasilanie: 13,8 V, 18 A) pracujący od 50 do 54MHz emisjami: SSB, CW i AM a po rozbudowie o blok IC-EX 106 również emisją FM. Posiada dwa VFO. Odbiornik jest superheterodyną z potrójną przemianą częstotliwości z Pass Band Tuning. TRX posiada trzy komórki pamięci.
Podczas turystyki pieszej korzystam z ICOM IC-2SAT. Posiada wbudowaną baterię NiCd o pojemności 7V 300 mAh (są dostępne zamienniki 700 mAh), a także możliwość podłączenia opcjonalnych pakietów akumulatorów zapewniających większą moc lub czas pracy. Dostępne są cztery poziomy mocy: 5, 3,5, 1,5 W i 0,5 W. Najwyższą moc uzyskać można zasilając transceiver z zewnętrznego źródła 13,8 V DC; wtyk zasilania (+) centralnie, (-) na zewnętrznym pierścieniu. Odbiornik jest superheterodyną z podwójną przemianą częstotliwości. 1st - 30,875 MHz, 2 nd - 455 kHz. Czułość odbiornika jest nie gorsza niż 0,18 uV dla 12 dB SINAD.
Dla pasma 145MHz posiadam jeszcze transceiver ICOM IC-215 FM wyposażony w 600 Ohm'owy mikrofon dynamiczny z cztero-pinowym standardowym wtykiem. Przenośny (!) - masa około 1,9 kg. ZF/IF 10,7MHz/455 kHz. ICOM IC-215 FM zasilać można z 9 sztuk baterii R-14 1,5 V lub z zewnętrznego źródła 13,8 V. UWAGA: wtyk zasilający ma (+) na zewnętrznym pierścieniu a (-) centralnie.
Obsada kwarcowa zapewnia łączność z 15 kanałów z dwoma mocami wyjściowymi 3 W lub 0,5 W. Końcówka mocy oparta jest o tranzystor MITSUBISHI 2SC1947 NPN (13,5 V, 3,5 W, 175 MHz).
Pierwsze 8 kanałów mam obsadzone częstotliwościami przemienników: 145,625; 145,650; 145,675; 145,700; 145,725; 145,750; 145,775; 145,600 MHz. Kanały od 9 do 12 - simplex: 145,500; 145,550; 145,325; 144,5875 MHz. Pozostałe kanały: A:144,625 MHz; B: 144,675 MHz; C: niestety - brak obsady kwarcami. Głośnik o średnicy 2 cali oddaje moc m.cz. do 1 W. TRX wyposażony jest w teleskopową antenę oraz gniazdo UC-1 dla anteny zewnętrznej. Datę produkcji oceniam na 1976 rok. W tej serii w Osace wyprodukowano jeszcze modele: IC-202, IC-502 i IC-402 pracujące emisjami SSB i CW.
W paśmie 430 MHz odzywam się z ICOM IC-451E (IC-451E produkowany był przez firmę ICOM od 1980 do 1982 roku). Cena w pierwszym roku sprzedaży to 2.460,00 DM. Jest to TRX pracujący emisjami SSB, CW i FM. Posiada dwa VFO. Ma wbudowany zasilacz sieciowy, jak również zapewnia możliwość pracy z zewnętrznego źródła napięcia 13,8V. Posiada AGC. Odbiornik tego TRX’a jest podwójną (39,38MHz, 10,75MHz) superheterodyną dla emisji SSB i CW oraz potrójną (39,38MHz, 10,75MHz, 455KHz) superheterodyną dla emisji FM. Mikrofon to: IC-HM7. Na jednym ze zjazdów PK-UKF w Zieleńcu kupiłem mikrofon IC-HM10 i po podłączeniu uzyskałem nową funkcjonalność TRX'a mianowicie pełną obsługę skanera. Z poziomu TRX'a skanera nie da się uruchomić.
Transceiver we wrześniu 2021 roku przywrócił do ustawień fabrycznych Grzegorz-SP5WCG.
W paśmie 1200 MHz odzywam się z ICOM IC-1271. IC-1271 produkowany był w Japonii trzech wersjach: amerykańskiej, europejskiej i australijskiej - mój egz. jest wersją europejską; jego numer seryjny zaczyna się od cyfr: 02. (IC-1271 produkowany był przez firmę ICOM od 1987 do 19xx roku). Zarówno odbiornik, jak i nadajnik pracują w zakresie 1240 MHz do 1300 MHz. Jest to TRX pracujący emisjami USB, LSB, CW i FM. Posiada dwa VFO. Mój egzemplarz ma wbudowany zasilacz sieciowy, oczywiście posiada możliwość pracy z zewnętrznego źródła napięcia 13,8V. Odbiornik tego TRX’a jest podwójną (133,8600-133,8699 MHz, 10,75MHz) superheterodyną dla emisji SSB i CW oraz potrójną (133,8600-133,8699 MHz, 10,75MHz, 455KHz) superheterodyną dla emisji FM. Nadajnik pracuje z mocą płynnie regulowaną od 1 W do 10 W PEP zarówno w SSB, jak i CW i FM. TRX posiada 32 komórki pamięci. Max. pobór prądu 7,5 A. Solidna waga TRX to 7,1 kg. Standardowo TRX wyposażony został w mikrofon ICOM HM-12.
Instrukcja TRX'a pod adresem: http://www.oldtuberadio.com/icom-ic-1271/
Nasłuchy prowadzę korzystając z ICOM IC-R7000 pokrywającego pasmo od 25MHz do 1000MHz oraz od 1260MHz do 1300MHz. Odbiornik był produkowany od 1986 roku do 1990 roku w Japonii. Tryby modulacji obejmują: FM-Wide, FM-Narrow, AM, USB i LSB. Odbiornik posiada sześć kroków strojenia: 0,1kHz, 1,0kHz, 5kHz, 10kHz, 12,5kHz oraz 25 kHz.
Odbiornik posiada 79 komórek pamięci podstawowej, 20 komórek automatycznego zapisu podczas skanowania, jedną komórkę kanału priorytetowego, dwie komórki pamięci wyznaczające zakres skanowania. Tryby skanowania obejmują pełne skanowanie, programowane skanowanie, skanowanie trybów, skanowanie wybrane, skanowanie priorytetów i skanowanie programowane automatycznie. Przez naciśnięcie przełącznika Auto-M odbiornik automatycznie zapamiętuje używane częstotliwości podczas pracy w trybie skanowania. Wymiana baterii litowej nie powoduje utraty firmware (!)
Zasilanie 117/240 V AC.
PARAMETRY ODBIORNIKA IC-R7000:
25-1000 MHz:
Superheterodyna z potrójną przemianą częstotliwości (AM / FM / SSB)
Superheterodyna o podwójnej przemianie częstotliwości (WFM)
1025-2000 MHz:
Superheterodyna z poczwórną przemianą częstotliwości (AM / FM / SSB)
Superheterodyna z potrójną przemianą częstotliwości (WFM)
25-512 MHz:
1st IF: 778.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (z wyłączeniem WFM)
512-1000 MHz:
1 st IF: 266.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (z wyłączeniem WFM)
CZUŁOŚĆ ODBIORNIKA IC-R7000:
AM (10 dB S/N) 25-1000 MHz: 1 uV
1240-1300 MHz: 2 uV
FM (12 dB SINAD)
25-1000 MHz: 0.5 uV
1240-1300 MHz: 0.5 uV
WFM (12 dB SINAD)
25-1000 MHz: 1 uV
1240-1300 MHz: 2 uV
SSB (10 dB S/N)
25-1000 MHz: 0.3 uV
1240-1300 MHz: 0.3 uV
SELEKTYWNOŚĆ IC-R7000:
AM/FM: 15 KHz (-6 dB)
AM/FM (Narrow): 6 KHz (-6 dB)
WFM: 150 KHz (-6 dB)
SSB: 2.8 KHz (-6 dB)
Poniżej zestawienie starszych mikrofonów firmy ICOM:
Nie od razu pracowałem na fabrycznych sprzętach marki ICOM.
Przygodę z pasmem 2 metrowym rozpoczynałem od gdyńskich RADMOR'ów 3001.
Transceiver ważył 2,8 kg (bez zasilacza), był o wymiarach 220 x 246 x 76 mm
Radiotelefony zasilane były napięciem 24 V z plusem na masie !
Zasilacz o wymiarach: 248 x 246 x 90 mm i masie 5 kg posiadał układ przepięciowy - max 30 V (tyrystor BTP 10/100 - śruba to kolektor), układ przeciążeniowy - max 2 A oraz filtr dolnoprzepustowy.
 |
| Przedni panel ICOM IC-751A |
 |
| Opis przedniego panela z instrukcji ICOM IC-751 (bez "A"). |
 |
| Spięcie ICOM IC-751A + ICOM PS-20 + ICOM AT-100. |
ICOM IC-PS20 zasilacz impulsowy 13,8 V DC, 20 A, 4,2 kg, wymiary: 180 x 110 x 260 mm z wbudowanym głośnikiem owalnym 125 x 77 mm, 8 Ohm, 2 W (max 4 W). Bezpiecznik sieciowy 5 A. Zasilacz posiada zabezpieczenie przed zwarciem wyzwalane przy przekroczeniu prądu 25 A.
ICOM IC-MR2 zewnętrzny sterownik transceiver'a z 4 komórkami pamięci
 |
| ICOM IC-MR2 |
 |
| ICOM AT-100 automatyczna skrzynka antenowa 100 W. |
 |
| Opis gniazd antenowych. ANT-4 w AT-100 nie jest strojona. |
 |
| Opis gniazd antenowych. |
Icom miał w swojej ofercie kable przejściowe:
- OPC-118 żeński 24-pinowy Molex na męski ACC-1 i ACC-2
- OPC-126 męski 24-pinowy Molex na żeński ACC-1 i ACC-2
ICOM IC-SM2 elektretowy mikrofon stołowy z regulowanym przedwzmacniaczem. Przycisk PTT posiada funkcję blokady. Zakres 150 Hz do 800 Hz. 120 Ohm + 30% dla 1.000 Hz. Masa 285 gramów. Wtyk 4-pinowy.
ICOM IC-SP3 głośnik zewnętrzny, 8 Ohm.
 |
| Głośnik ICOM IC-SP3. Na tylnym panelu znajduje się gniazdo pod wtyk JACK 3,5 mm |
Nadajnik w SSB, CW i FM pracuje z mocą 80 W; w AM z mocą 40 W. Wymaga zasilenia 13,8 V 15 A.
Bardzo pomocny w łącznościach jest przedwzmacniacz antenowy P50VDG firmy Advanced Receiver Research oparty o GaAsFET i dający wzmocnienie rzędu 24dB.
Bardzo pomocny w łącznościach jest przedwzmacniacz antenowy P50VDG firmy Advanced Receiver Research oparty o GaAsFET i dający wzmocnienie rzędu 24dB.
 |
| 6 m ALL MODE TRANSCEIVER ICOM IC-551D |
 |
| Panel frontowy ICOM IC-551D |
W paśmie 145 MHz odzywam się z ICOM IC-211E. Jest to TRX pracujący emisjami SSB, CW i FM. Posiada dwa VFO. Ma wbudowany zasilacz sieciowy, jak również zapewnia możliwość pracy z zewnętrznego źródła napięcia 13,8 V. Literka E oznacza, że jednym z przycisków TONE CALL 1.750Hz ±10Hz można otworzyć amatorskie przemienniki. Posiada RIT ±1kHz , NOISE BLANKER, AUTOMATIC GAIN CONTROL 500 lub 50 milisekund, DIM umożliwiający ustawienie jasności wyświetlacza i jasności podświetlenia dwóch wskaźników analogowych, VOX. Poprzez gniazdo rozszerzeń TRX sprzęgnięty jest ze sterownikiem ICOM IC-RM3 (który też posiadam), w którym można zadać częstotliwości z klawiatury z dokładnością do 100Hz. Sterownik upraszcza pracę przemiennikową w systemie semiduplex lub duosimplex (± 600kHz, ± 1.000kHz), jak również skanowanie pasma z zadanym krokiem (100Hz, 1kHz, 25kHz). Posiada cztery komórki pamięci. Odbiornik jest superheterodyną z pojedyńczą 10,7MHz przemianą częstotliwości dla emisji SSB i CW oraz podwójną przemianą dla emisji FM. Odzywam się do mikrofonu IC-HM4 lub IC-SM2. Dźwięk odsłuchuję poprzez zewnętrzny głośnik IC-SP3. Piękną reklamę użytkowanego przeze mnie sprzętu można obejrzeć na drugiej stronie okładki niemieckiego miesięcznika dla krótkofalowców "CQ DL" z października 1978 roku (!) Produkowany był od 1976 do 1978 roku.
 |
| 2 m ALL MODE TRANSCEIVER IC-211E. |
Transceiver we wrześniu 2021 roku zestroił do ustawień fabrycznych Grzegorz-SP5WCG.
Konieczna była naprawa wewnętrznego zasilacza transformatorowego.
Wewnętrzny zasilacz zezwala na pracę z maksymalną mocą nadajnika nie większą niż 10 W.
Moc minimalna została zestrojona na 100 mW.
 |
| ICOM IC-SP3 mam dwa takie głośniki. |
Drugi stacjonarny transceiver, jaki trafił do mojego Radio Shack'a to ICOM IC-271H.
Transceiver doposażyłem w wewnętrzny zasilacz ICOM PS-35 oraz w moduł CTCSS.
 |
| ICOM IC-271 H 100 W transceiver z pasma 2 m. |
 |
| Panel frontowy transceiver'a ICOM IC-271 H. |
 |
| Wewnętrzny zasilacz ICOM PS-35 wymaga wymiany płytki na tylnej ścian ce TRX'a. Płytkę ze stali kwasoodpornej wypaliłem na laserze. Otwór pod gniazdo 230 V AC przygotowany został dla wersji z filtrem sieciowym 10 A. |
W aucie korzystam z ICOM IC-229H z mikrofonem ręcznym IC-HM12.
Odbiornik typu superheterodyna o podwójnej przemianie częstotliwości 17,2MHz/455kHz.
Czułość 0,16 uV (12 dB SINAD). Moc wyjściowa m.cz. do 2,5 W, 8 Ohm, wtyk Jack 3,5 mm.
Nadajnik o mocy regulowanej stopniowo: 50 W, 25 W, 10 W, 5 W.
Krok strojenia: 5, 10, 12,5, 15, 20, 25 kHz oraz 1 MHz.
Shift/offset: plus minus 0-10 MHz ustawiany z krokiem 25 kHz.
TRX produkowany od 1990 roku.
Odbiornik typu superheterodyna o podwójnej przemianie częstotliwości 17,2MHz/455kHz.
Czułość 0,16 uV (12 dB SINAD). Moc wyjściowa m.cz. do 2,5 W, 8 Ohm, wtyk Jack 3,5 mm.
Nadajnik o mocy regulowanej stopniowo: 50 W, 25 W, 10 W, 5 W.
Krok strojenia: 5, 10, 12,5, 15, 20, 25 kHz oraz 1 MHz.
Shift/offset: plus minus 0-10 MHz ustawiany z krokiem 25 kHz.
TRX produkowany od 1990 roku.
Podczas turystyki pieszej korzystam z ICOM IC-2SAT. Posiada wbudowaną baterię NiCd o pojemności 7V 300 mAh (są dostępne zamienniki 700 mAh), a także możliwość podłączenia opcjonalnych pakietów akumulatorów zapewniających większą moc lub czas pracy. Dostępne są cztery poziomy mocy: 5, 3,5, 1,5 W i 0,5 W. Najwyższą moc uzyskać można zasilając transceiver z zewnętrznego źródła 13,8 V DC; wtyk zasilania (+) centralnie, (-) na zewnętrznym pierścieniu. Odbiornik jest superheterodyną z podwójną przemianą częstotliwości. 1st - 30,875 MHz, 2 nd - 455 kHz. Czułość odbiornika jest nie gorsza niż 0,18 uV dla 12 dB SINAD.
Dla pasma 145MHz posiadam jeszcze transceiver ICOM IC-215 FM wyposażony w 600 Ohm'owy mikrofon dynamiczny z cztero-pinowym standardowym wtykiem. Przenośny (!) - masa około 1,9 kg. ZF/IF 10,7MHz/455 kHz. ICOM IC-215 FM zasilać można z 9 sztuk baterii R-14 1,5 V lub z zewnętrznego źródła 13,8 V. UWAGA: wtyk zasilający ma (+) na zewnętrznym pierścieniu a (-) centralnie.
Obsada kwarcowa zapewnia łączność z 15 kanałów z dwoma mocami wyjściowymi 3 W lub 0,5 W. Końcówka mocy oparta jest o tranzystor MITSUBISHI 2SC1947 NPN (13,5 V, 3,5 W, 175 MHz).
Pierwsze 8 kanałów mam obsadzone częstotliwościami przemienników: 145,625; 145,650; 145,675; 145,700; 145,725; 145,750; 145,775; 145,600 MHz. Kanały od 9 do 12 - simplex: 145,500; 145,550; 145,325; 144,5875 MHz. Pozostałe kanały: A:144,625 MHz; B: 144,675 MHz; C: niestety - brak obsady kwarcami. Głośnik o średnicy 2 cali oddaje moc m.cz. do 1 W. TRX wyposażony jest w teleskopową antenę oraz gniazdo UC-1 dla anteny zewnętrznej. Datę produkcji oceniam na 1976 rok. W tej serii w Osace wyprodukowano jeszcze modele: IC-202, IC-502 i IC-402 pracujące emisjami SSB i CW.
W paśmie 430 MHz odzywam się z ICOM IC-451E (IC-451E produkowany był przez firmę ICOM od 1980 do 1982 roku). Cena w pierwszym roku sprzedaży to 2.460,00 DM. Jest to TRX pracujący emisjami SSB, CW i FM. Posiada dwa VFO. Ma wbudowany zasilacz sieciowy, jak również zapewnia możliwość pracy z zewnętrznego źródła napięcia 13,8V. Posiada AGC. Odbiornik tego TRX’a jest podwójną (39,38MHz, 10,75MHz) superheterodyną dla emisji SSB i CW oraz potrójną (39,38MHz, 10,75MHz, 455KHz) superheterodyną dla emisji FM. Mikrofon to: IC-HM7. Na jednym ze zjazdów PK-UKF w Zieleńcu kupiłem mikrofon IC-HM10 i po podłączeniu uzyskałem nową funkcjonalność TRX'a mianowicie pełną obsługę skanera. Z poziomu TRX'a skanera nie da się uruchomić.
 |
| 70 cm ALL MODE TRANSCEIVERIC ICOM IC-451E. |
Konieczna była również naprawa wewnętrznego zasilacza impulsowego.
W paśmie 1200 MHz odzywam się z ICOM IC-1271. IC-1271 produkowany był w Japonii trzech wersjach: amerykańskiej, europejskiej i australijskiej - mój egz. jest wersją europejską; jego numer seryjny zaczyna się od cyfr: 02. (IC-1271 produkowany był przez firmę ICOM od 1987 do 19xx roku). Zarówno odbiornik, jak i nadajnik pracują w zakresie 1240 MHz do 1300 MHz. Jest to TRX pracujący emisjami USB, LSB, CW i FM. Posiada dwa VFO. Mój egzemplarz ma wbudowany zasilacz sieciowy, oczywiście posiada możliwość pracy z zewnętrznego źródła napięcia 13,8V. Odbiornik tego TRX’a jest podwójną (133,8600-133,8699 MHz, 10,75MHz) superheterodyną dla emisji SSB i CW oraz potrójną (133,8600-133,8699 MHz, 10,75MHz, 455KHz) superheterodyną dla emisji FM. Nadajnik pracuje z mocą płynnie regulowaną od 1 W do 10 W PEP zarówno w SSB, jak i CW i FM. TRX posiada 32 komórki pamięci. Max. pobór prądu 7,5 A. Solidna waga TRX to 7,1 kg. Standardowo TRX wyposażony został w mikrofon ICOM HM-12.
Instrukcja TRX'a pod adresem: http://www.oldtuberadio.com/icom-ic-1271/
 |
| ICOM IC-1271 ALL MODE TRANSCEIVER. |
 |
| Tylna ścianka mojego transceiver'a. Wewnętrzny zasilacz IC-PS25 podpięty jest poprzez wtyk. W innych TRX'ach podobne rozwiązanie zrealizowane jest o zasilacz IC-PS35. |
 |

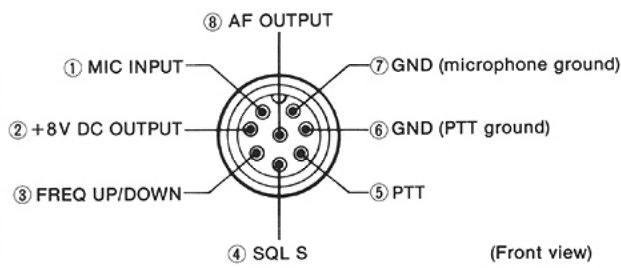

| Wyprowadzenie pinów gniazda mikrofonowego. |
Nasłuchy prowadzę korzystając z ICOM IC-R7000 pokrywającego pasmo od 25MHz do 1000MHz oraz od 1260MHz do 1300MHz. Odbiornik był produkowany od 1986 roku do 1990 roku w Japonii. Tryby modulacji obejmują: FM-Wide, FM-Narrow, AM, USB i LSB. Odbiornik posiada sześć kroków strojenia: 0,1kHz, 1,0kHz, 5kHz, 10kHz, 12,5kHz oraz 25 kHz.
Odbiornik posiada 79 komórek pamięci podstawowej, 20 komórek automatycznego zapisu podczas skanowania, jedną komórkę kanału priorytetowego, dwie komórki pamięci wyznaczające zakres skanowania. Tryby skanowania obejmują pełne skanowanie, programowane skanowanie, skanowanie trybów, skanowanie wybrane, skanowanie priorytetów i skanowanie programowane automatycznie. Przez naciśnięcie przełącznika Auto-M odbiornik automatycznie zapamiętuje używane częstotliwości podczas pracy w trybie skanowania. Wymiana baterii litowej nie powoduje utraty firmware (!)
Zasilanie 117/240 V AC.
 |
| IC-R7000 odbiornik ALL MODE pokrywa pasmo od 25 MHz do 1 GHz. |
 |
| Praca z wąskim i szerokim FM'em wymaga operowania przełącznikami na przednim i tylnym panelu odbiornika. |
Pamięć podtrzymywana jest baterią BR-2032/F2N napięcie 3V, pojemność 225 mAh, średnica 20 mm.
Uwaga: ostatnia wymiana baterii nastąpiła 10.10.2021. Baterię zakupiłem w firmie RS. Producentem baterii była firma z Indonezji. Oznaczenie na opakowaniu: CR-2032/F2N. Wylutowana bateria miała napięcie 0,997 V (!).
Na tym sprzęcie pojawia się już nowe logo firmy ICOM z literą "I" z kropeczką.
 |
| Nowe logo ICOM Radiocommunication logo na moim ICOM R-7000 |
PARAMETRY ODBIORNIKA IC-R7000:
25-1000 MHz:
Superheterodyna z potrójną przemianą częstotliwości (AM / FM / SSB)
Superheterodyna o podwójnej przemianie częstotliwości (WFM)
1025-2000 MHz:
Superheterodyna z poczwórną przemianą częstotliwości (AM / FM / SSB)
Superheterodyna z potrójną przemianą częstotliwości (WFM)
25-512 MHz:
1st IF: 778.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (z wyłączeniem WFM)
512-1000 MHz:
1 st IF: 266.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (z wyłączeniem WFM)
CZUŁOŚĆ ODBIORNIKA IC-R7000:
AM (10 dB S/N) 25-1000 MHz: 1 uV
1240-1300 MHz: 2 uV
FM (12 dB SINAD)
25-1000 MHz: 0.5 uV
1240-1300 MHz: 0.5 uV
WFM (12 dB SINAD)
25-1000 MHz: 1 uV
1240-1300 MHz: 2 uV
SSB (10 dB S/N)
25-1000 MHz: 0.3 uV
1240-1300 MHz: 0.3 uV
SELEKTYWNOŚĆ IC-R7000:
AM/FM: 15 KHz (-6 dB)
AM/FM (Narrow): 6 KHz (-6 dB)
WFM: 150 KHz (-6 dB)
SSB: 2.8 KHz (-6 dB)
Poniżej zestawienie starszych mikrofonów firmy ICOM:
MIKROFON
|
PRZEZNACZONY DLA TRANSCEIVER'a ICOM
|
ICOM
|
RODZAJ WTYKU
|
DODATKOWE FUNKCJE
|
HM-2
|
201, 501, 505
|
-
|
-
|
-
|
HM-3
|
22S, 224, 205S, 451A, 551D
|
-
|
3 OR 4 PIN
|
DYN
|
HM-4
|
20, 21, 22, 30, 31, 60, 201, 202, 211,
215, 230, 245, 280, 402
|
-
|
7 PIN *
|
DYN
|
-
|
451, 502
|
-
|
-
|
-
|
HM-5
|
275, 475, 551, 560, 575, 22U, 202S,
451A, 551D
|
-
|
4 PIN
|
NOISE CANCELING
|
HM-7
|
245, 260, 290, 451, 490, 505, 560, 720,
730, 740,
|
-
|
8 PIN
|
PREAMP MIC DYN
|
-
|
22U, 25A, 251A
|
-
|
-
|
-
|
HM-8
|
25A Red LED, 245, 290, 402, 202S, 451,
471A
|
-
|
8 PIN
|
PREAMP DTMF
|
HM-9
|
02, 03, 04, 2/3/4SA/T, 24AT, P2/3/4,
W21, V21, X21, u2/4, 12AT,
|
-
|
3.5/2.5mm
|
SPKR/MIC
|
-
|
2A, 2AT, 3A/AT,
4AT, 02AT, 03AT, 04AT
|
-
|
-
|
-
|
HM-9L
|
2/4iA, 2/4/12GA, u4A, M10A
|
EX-157
|
3.5/2.5mm R angle
|
SPKR/MIC
|
HM-10
|
25A, 251A, 255A, 260, 290A/H, 451, 490,
730
|
-
|
8 PIN
|
SCNG MIC DYN
|
HM-11
|
25A/H, 202S, 402, 290, 490, 505
|
-
|
8 PIN
|
SCNG DYN
|
HM-12
|
25A grn LED,
28H, 38, 45A, 48, 77, 78, 120, 229H, 271, 275, 290,
|
-
|
8 PIN
|
MIC ELECT
|
-
|
375, 451, 471/A, 475, 505, 575, 707,
718, 725, 728, 729, 735, 736,
|
-
|
-
|
-
|
-
|
737/A, 745, 746, 751/A, 756/PRO, 761,
765, 775, 781, 820H, 821H,
|
-
|
-
|
-
|
-
|
900, 901, 970, 1201, 1271, 1275, 2400,
3200, 3210
|
-
|
-
|
-
|
HM-14
|
25A grn LED,
28H, 38, 45A, 48, 77, 78, 120, 229H, 271, 275, 290,
|
-
|
8 PIN
|
DTMF ELECT
|
-
|
375, 451, 471/A, 475, 505, 575, 707,
718, 725, 728, 729, 735, 736,
|
-
|
-
|
-
|
-
|
737/A, 745, 746, 751/A, 756/PRO, 761,
765, 775, 781, 820H, 821H,
|
-
|
-
|
-
|
-
|
900, 901, 970, 1201, 1271, 1275, 2400,
3200, 3210
|
-
|
-
|
-
|
HM-16
|
27, 28, 38, 48, 228, 448, 475, 900,
1200, 1201, 3200, 3210, 229,
|
-
|
8 PIN
|
SPKR/MIC
|
HM-17
|
1201, 48E, 3210, 228, 229
|
-
|
8 PIN
|
SPKR/MIC ELECT, 1750HZ
|
HM-19
|
125
|
-
|
7 PIN
|
PREAMP MIC
|
HM-23
|
27, 28, 37, 47
|
-
|
8 PIN LONG NUT
|
DTMF ELECT
|
HM-28
|
M700, M700TY
|
-
|
-
|
DYN
|
HM-29
|
M80W, M100W
|
-
|
7 PIN IDC
|
DYN
|
HM-30
|
M80B, M100B
|
-
|
7 PIN IDC
|
DYN
|
HM-33
|
M55, replaces HM-44
|
-
|
8 pin
|
DYN
|
HM-35
|
V100, U400
|
-
|
10 PIN 435-2
|
HAND MIC DYN
|
HM-36
|
25A grn LED,
28H, 38, 45A, 48, 77, 78, 120, 229H, 271, 275, 290,
|
-
|
8 PIN
|
SCNG MIC ELECT
|
-
|
375, 451, 471/A, 475, 505, 575, 707,
718, 725, 728, 729, 735, 736,
|
-
|
-
|
-
|
-
|
737/A, 745, 746, 751/A, 756/PRO, 761,
765, 775, 781, 820H, 821H,
|
-
|
-
|
-
|
-
|
900, 901, 970, 1201, 1271, 1275, 2400,
3200, 3210
|
-
|
-
|
-
|
Nie od razu pracowałem na fabrycznych sprzętach marki ICOM.
Przygodę z pasmem 2 metrowym rozpoczynałem od gdyńskich RADMOR'ów 3001.
Transceiver ważył 2,8 kg (bez zasilacza), był o wymiarach 220 x 246 x 76 mm
Radiotelefony zasilane były napięciem 24 V z plusem na masie !
Zasilacz o wymiarach: 248 x 246 x 90 mm i masie 5 kg posiadał układ przepięciowy - max 30 V (tyrystor BTP 10/100 - śruba to kolektor), układ przeciążeniowy - max 2 A oraz filtr dolnoprzepustowy.
Zasilacz bateryjny miał wymiary: 92 x 280 x 76 mm i ważył 1,75 kg.
Zespół selektywnego wywołania: 92 x 280 x 76 mm i ważył 1 kg.
Rodzina radiotelefonów 3001 była produkowana dla 3 pasm:
3001-40 umożliwiały łączność w zakresie częstotliwości 31 MHz do 46 MHz
wykonanie -1- 31 do 36 MHz moc nadajnika 10W czułość odbiornika 0,5 uV
wykonanie -2- 35 do 41 MHz moc nadajnika 10W
wykonanie -3- 40 do 46 MHz moc nadajnika 10W
3001-160 umożliwiały łączność w zakresie częstotliwości 148 MHz do 174 MHz,
wykonanie -1- zakres 148-161 MHz moc nadajnika 10 W czułość odbiornika 0,8 uV
wykonanie -2- zakres 160-174 MHz moc nadajnika 10 W
wykonanie -3- zakres 148-161 MHz moc nadajnika 0,5 W
wykonanie -4- zakres 160-174 MHz moc nadajnika 0,5 W
3001-330 umożliwiały łączność w zakresie częstotliwości 300 MHz do 344 MHz.
wykonanie -1- zakres nadajnika i odbiornika 300 - 308 MHz czułość odbiornika 1 uV
wykonanie -2- zakres nadajnika i odbiornika 336 - 344 MHz
wykonanie -3- zakres nadajnika 300-308 MHz, odbiornika 336 - 344 MHz
wykonanie -4- zakres nadajnika 336-344 MHz, odbiornika 300 - 308 MHz
Radiotelefony przeznaczone były do pracy w simpleks lub duosimpleks na 10 kanałach częstotliwości z minimalnym odstępem między kanałami 25 kHz.
Mogły być wyposażone w urządzenia selektywnego wywołania indywidualnego lub grupowego.
Zdjęcie mojego radiotelefonu z wbudowaną syntezą prezentuję poniżej:
(woltomierz i amperomierz na radiotelefonie pokazują parametry zasilania podczas nasłuchu)
Autorami syntezy byli: Jurek-SP7CSG obecnie SP7SG z Łodzi i Kazimierz-SP5CKH z Kutna.
Synteza obejmowała pasmo w zakresie od 144,0125 MHz do 145,9875 MHz
Krok syntezy: 12,5 kHz lub 25 kHz (R1 lub R2)
Shift: +600, -600 MHz (D, D-)
Skaner pracował po pamięciach lub po paśmie (SCAN)
Pojemność pamięci 100 kanałów (pamięci oznaczone (*) były pomijane podczas skanowania)
Generator tonu 1750 Hz (TON)
Kanał priorytetowy (CL)
- podczas nasłuchu na wyjściu pobierał moc 20 W,
- podczas odbioru przy 1,5 W w głośniku pobierał 28 W,
- przy nadawaniu z mocą 10 W pobierał 44 W.
Jeszcze wcześniej korzystałem z obsady kwarcowej w RADMOR 3001.
Zasada doboru kwarców była następująca:
- dla nadajnika: Fs/18 [MHz]
czyli np.: dla częstotliwości nadawania: 145,350MHz kwarc = 8,07778
- dla odbiornika: (Fs-10,7)/4 [MHz]
czyli np.: dla częstotliwości odbioru: 145,350 MHz kwarc = 33,67500
Na warszawskim WOLUMENIE w każdą niedzielę był człowiek w bereciku z antenką i zawsze miał kwarce, których krótkofalowcy poszukiwali. Były to czasy kiedy WOLUMEN nie słyszał o kasach fiskalnych.....
W radiotelefonie RADMOR 3131/6 zasada doboru kwarców była nieco inna:
dla nadajnika: Fs/12 [MHz]
dla odbiornika: (Fs-10,7)/2 [MHz}
Na falach krótkich moja przygoda rozpoczęła się od TRX'a SSB Home Made opracowanego przez krótkofalowca Mike-G3ZCC, zbudowanego na podzespołach firmy PLESSEY serii SL6000, produkowanych specjalnie do urządzeń radiokomunikacyjnych przy realizacji programu kosmicznego APOLLO. Układy firmy PLESSEY były objęte embargiem, do Polski trafiały przemycane głównie przez pilotów LOT'u, którzy też byli hobbystami krótkofalowcami. Najprawdopodobniej autorem tego egzemplarza transceiver'a był Andrzej - SP5OV (sk).
Do TRX'a wbudowane były:
Przemiana częstotliwości została wykonana w oparciu o filtr Unitry 9 MHz PP-9-A2-2R, filtr ośmio-kwarcowy z pilotami 8998,5 kHz i 9001,5 kHz w rezonansie 30 pF.
Wyświetlacz częstotliwości na lampach NIXIE.
Wzmacniacz mocy oparty był o lampę produkcji ZSRR (CCCP) o symbolu 6П45C z uziemionymi siatkami. Prąd spoczynkowy lampy 35 mA. Nóżki 4 i 5 żarzenie 6,3 V. Nóżki 2 i 7 ekran.
Moc wyjściowa wzmacniacza ok. 50 W.
Na TRX'ie zrobiłem wiele łączności i kiedy zdecydowałem się, że przejdę na sprzęt fabryczny marki ICOM, zdziwiłem się, że po daniu ogłoszenia do miesięcznika "Świat Radio" mój TRX sprzedał się błyskawicznie; dziś mi troszkę żal......
(woltomierz i amperomierz na radiotelefonie pokazują parametry zasilania podczas nasłuchu)
 |
| Mój pierwszy transceiver z "syntezą łódzką". |
Synteza obejmowała pasmo w zakresie od 144,0125 MHz do 145,9875 MHz
Krok syntezy: 12,5 kHz lub 25 kHz (R1 lub R2)
Shift: +600, -600 MHz (D, D-)
Skaner pracował po pamięciach lub po paśmie (SCAN)
Pojemność pamięci 100 kanałów (pamięci oznaczone (*) były pomijane podczas skanowania)
Generator tonu 1750 Hz (TON)
Kanał priorytetowy (CL)
- podczas nasłuchu na wyjściu pobierał moc 20 W,
- podczas odbioru przy 1,5 W w głośniku pobierał 28 W,
- przy nadawaniu z mocą 10 W pobierał 44 W.
Jeszcze wcześniej korzystałem z obsady kwarcowej w RADMOR 3001.
Zasada doboru kwarców była następująca:
- dla nadajnika: Fs/18 [MHz]
czyli np.: dla częstotliwości nadawania: 145,350MHz kwarc = 8,07778
- dla odbiornika: (Fs-10,7)/4 [MHz]
czyli np.: dla częstotliwości odbioru: 145,350 MHz kwarc = 33,67500
Na warszawskim WOLUMENIE w każdą niedzielę był człowiek w bereciku z antenką i zawsze miał kwarce, których krótkofalowcy poszukiwali. Były to czasy kiedy WOLUMEN nie słyszał o kasach fiskalnych.....
W radiotelefonie RADMOR 3131/6 zasada doboru kwarców była nieco inna:
dla nadajnika: Fs/12 [MHz]
dla odbiornika: (Fs-10,7)/2 [MHz}
Na falach krótkich moja przygoda rozpoczęła się od TRX'a SSB Home Made opracowanego przez krótkofalowca Mike-G3ZCC, zbudowanego na podzespołach firmy PLESSEY serii SL6000, produkowanych specjalnie do urządzeń radiokomunikacyjnych przy realizacji programu kosmicznego APOLLO. Układy firmy PLESSEY były objęte embargiem, do Polski trafiały przemycane głównie przez pilotów LOT'u, którzy też byli hobbystami krótkofalowcami. Najprawdopodobniej autorem tego egzemplarza transceiver'a był Andrzej - SP5OV (sk).
Do TRX'a wbudowane były:
- modulator scalony SL640C
- wzmacniacz pośredniej SL612C
- wzmacniacz końcowy m.cz. SL630C
- wzmacniacz ARW SL621C
- kompresja mikrofonu SL622C.
Przemiana częstotliwości została wykonana w oparciu o filtr Unitry 9 MHz PP-9-A2-2R, filtr ośmio-kwarcowy z pilotami 8998,5 kHz i 9001,5 kHz w rezonansie 30 pF.
Wyświetlacz częstotliwości na lampach NIXIE.
Wzmacniacz mocy oparty był o lampę produkcji ZSRR (CCCP) o symbolu 6П45C z uziemionymi siatkami. Prąd spoczynkowy lampy 35 mA. Nóżki 4 i 5 żarzenie 6,3 V. Nóżki 2 i 7 ekran.
Moc wyjściowa wzmacniacza ok. 50 W.
Na TRX'ie zrobiłem wiele łączności i kiedy zdecydowałem się, że przejdę na sprzęt fabryczny marki ICOM, zdziwiłem się, że po daniu ogłoszenia do miesięcznika "Świat Radio" mój TRX sprzedał się błyskawicznie; dziś mi troszkę żal......
Super opisane
OdpowiedzUsuńsuper blog
OdpowiedzUsuńWiele tutaj interesujących i ważnych informacji.
OdpowiedzUsuń
